Spirent TestCenter 快速了解高級順序檢查-云帆興燁

發表日期：2023/08/11 瀏覽次數：
經常有同學咨詢Spirent TestCenter測試流統計中的丟包、亂序等統計問題，Spirent TestCenter是如何定義的？為了方便記憶查閱，在此簡單介紹。


一、 了解Spirent TestCenter Signature

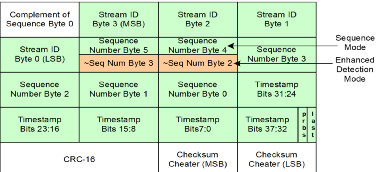

（1）Signature結構
圖-1


  • Signature 是做了一定的編碼的，需要指定的或者較高版本的wireshark才能解析
  • 總共20 bytes 在報文的有效載荷最后20字節（除FCS，以及一些padding，trailer）
  • Stream ID位包含了32 bits （標記流，在detailed stream results中“Name/ID”也會體現）
  • 精確到2.5ns的 Timestamp （時延計算）
  • 序列號（Sequence），占用長度為6字節，用來指出幀在所在測試流中的順序（高級順序檢查，幀攜帶的序列號）
  • 當Spirent TestCenter在payload插入PRBS 23 時 PRBS bit 將被置位 （誤碼率測試）
  • 告訴接收者，時間戳是在哪個位置打上的（時延計算）
  • UDP/TCP Checksum Cheater field （UDP/TCP校驗和修正）

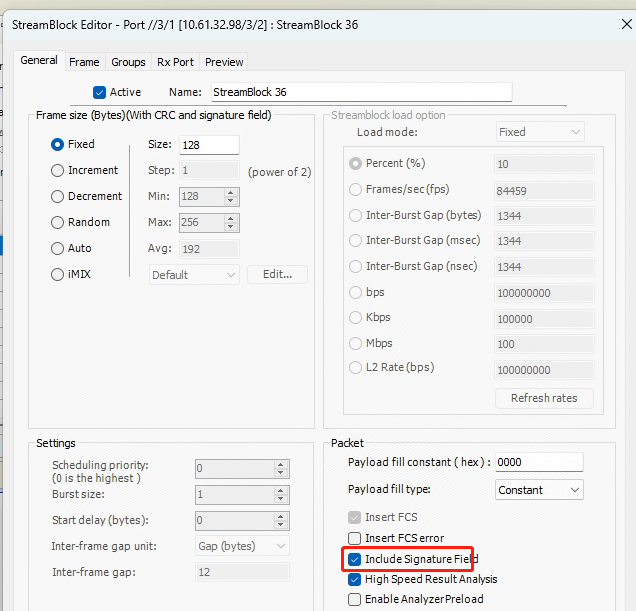

（2）Signature在流中的配置。
默認是勾選的，因?yàn)榱鹘y(tǒng)計基于signature所含內容
圖-2

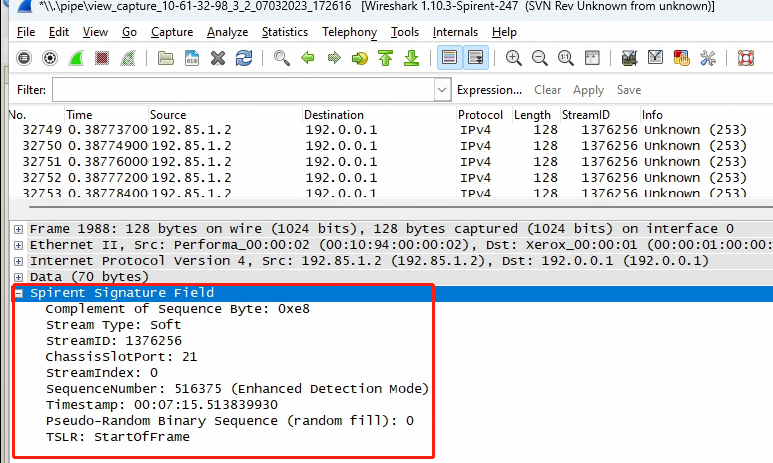

（3）使用wireshark查看Signature樣式
圖-3

二、 認識序列檢查


上文我們知道了Spirent TestCenter Signature中攜帶了幀的序列號。在分述之前，首先我們再了解一個概念值 Expected Sequence number（期待序列號）。
我們用 Exp(sequence)代表期待序列號，Rx(sequence)代表收到的序列號。剛啟動分析器時候，Exp(sequence)無值，在收到第一個幀的時候Exp(sequence) = Rx(sequence)+1
后續過程中，如果Rx(sequence) < Exp(sequence)，那么Exp(sequence)不變；如果Rx(sequence) >= Exp(sequence)，那么Exp(sequence) = Rx(sequence)+1

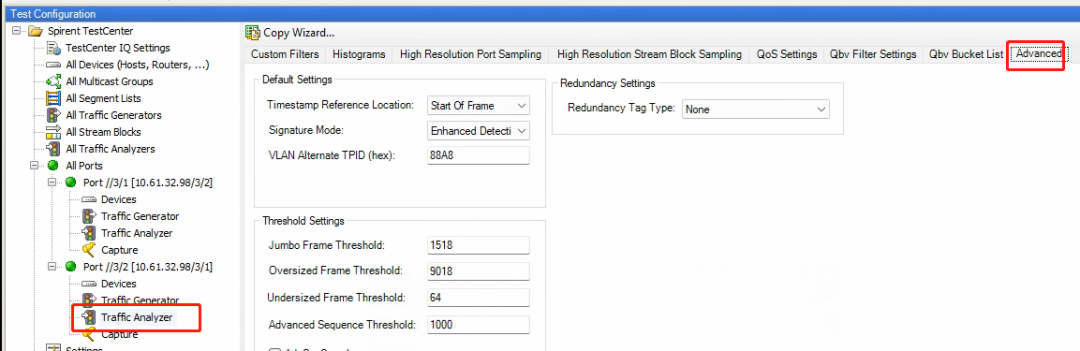

進一步，我們簡單了解一個概念sequence run windows，它是當前接收到的連續幀組成的一個隊列。這個隊列跟蹤的最大幀個數可以通過Advanced Sequence Threshold自定義，默認為1000。
圖-4
部分統計技術原理：
（1）In sequence count (frames)
收到幀序列號比上一幀序列號大1
（2）Out of sequence count (frames)
不屬于Insequence的幀
（3）Dropped count (frames)
收到的幀序列號大于期待幀，丟包數量 = Rx(sequence)- Exp(sequence)
（4）Duplicate count(frames)
Rx(sequence)< Exp(sequence)且在sequence run windows范圍內
（5）In-order count (frames)
收到的幀序列號大于等于期待幀， Rx(sequence) >= Exp(sequence)
（6）Re-ordered count (frames)

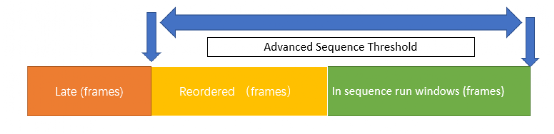

Rx(sequence) < Exp(sequence),不在sequence run windows范圍內，但Rx(sequence) >= Exp(sequence) - Advanced Sequence Threshold （如圖-5示）
（7）Late count (frames)
晚到幀，Rx(sequence) < Exp(sequence) - Advanced Sequence Threshold （如圖-5示）
圖-5

希望上述介紹能對您有所幫助。
