適用于測試CRPA系統、單天線設備的空間測試，以及真實時 間同步室內GNSS實施的部分測試。 思博倫的GSS9790多路輸出Multi-GNSS RF星群波陣面模擬器系統是世界上最先進的GNSS星群模擬器—GSS9000的最新發展產物。 GSS9790是一種獨一無二的解決方案，可以提供GNSS應用的核心組件，使測試系統既可以用于傳導（實驗室）環境中，也可以用于輻射（隔離艙）條件下。 GSS9790能夠大幅減少執行昂貴現場試驗的需求，并且提供精確、可重復且完全可控的工具，擺脫了運營或現場測試系 統環境所帶來的諸多限制和安全漏洞。同樣重要的是，在實際衛星信號發送之前，它便可以提前實現GNSS系統的開發與評估。 GSS9790是一種完整的GNSS RF星群模擬器，為用戶提供全套的衛星軌道定義、傳輸和環境條件控制能力，同時用戶還可以控制信號和數據信息，并且根據用戶規定的模擬位置、日期和時間，對衛星運動精確地建立模型。 當運行思博倫的SimGEN?控制軟件時，根據測試例或場景的設置，被測用戶設備就好像是安裝在執行復雜或高速機動動作的載具上，并且接收著真實衛星的RF信號。 在模擬控制和場景定義軟件啟用標準特性時，SimGEN?可以模擬地面、空中、海上和太空載具的不同多徑反射、地面遮擋、天線接收增益模式、差分修正、軌跡生成器，以及全面的錯誤生成和系統建模。該產品還可接受用戶提供的軌跡， 包括利用文件或通過遠程控制接口實時提供的方式。這樣就可以實現對硬件在環路（HIL）應用的測試，并且支持超低時延和較高的更新速率，同時還能保持完整的性能規格。 在需要對每種模擬 GNSS 衛星的 RF 信號進行獨立訪問時，GSS9790是測試所涉任何應用的理想工具。

CRPA——控制單元測試
GSS9790 可以與用戶提供的多組件RF相位偏移或延遲矩陣集成為一體，在多個模擬天線組件上形成一個RF 波陣面。

CRPA——系統測試

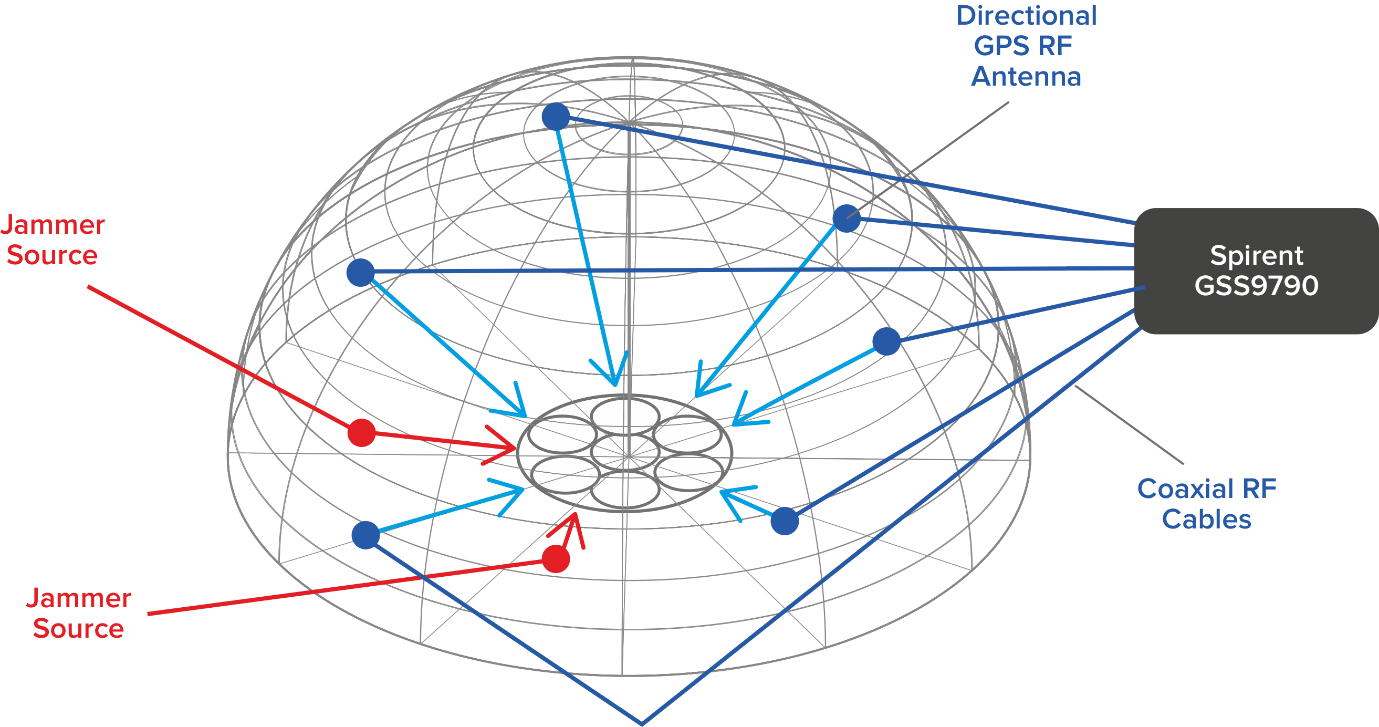

GSS9790可用作安裝在無反射隔離艙內且連接多個發射天線 的信號發生器。這些天線在空間上分布在不同位置，用以代表天線所在位置接收模擬衛星信號的適當?shù)竭_方位。隔離艙 還可以安置干擾源，用于代表不同的測試例。
通過將天線安裝在可轉動平臺上，可以復制出模擬車輛平臺的姿態變化，從而在一個安全且無進出方向意外干擾的環境中實現對CRPA系統所有方面的綜合評估，同時還能使評估的過程完全保密。
同時，將無反射隔離艙與輻射天線組合使用時，GSS9790可以為帶GNSS功能的個人設備等通過實際天線進行的測試項目提供空間信號的多樣性。反射器和信號衰減器（例如假人頭部）等物品都能夠以物理方式安置在被測單元附近，從而仿
真出更加真實的環境。

Indoor GNSS
利用合適的真實時間同步和發射天線，GSS9790可以為實驗性室內GNSS實施奠定基礎。

傳統同軸測試
GSS9790還可以用作標準的GSS9000 GNSS模擬器，利用其合 成信號輸出實現從單個輸出端口發出的多星群/多載波模擬， 進而執行常規的接收機測試。

GSS9790解決方案
GSS9790包含思博倫GSS9000 Multi-GNSS模擬器平臺的改進型號。

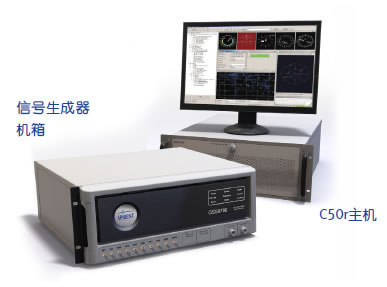

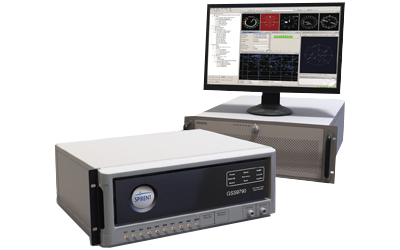

一套GSS9790系統中包括1、2或3個信號生成器機箱，以及一臺專用的C50r主機單元，用于運行思博倫的SimGEN?場景定義和模擬控制軟件。

該行動可在兩種模式下運行：獨立輸出模式和全成輸出模式。

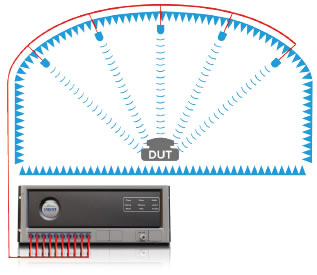

在獨立輸出模式下，代表每顆衛星的信號會從10個輸出端發 出。在空中（OTA）應用中，這些獨立輸出會連接至安置在無 反射隔離艙天花板周圍的發射天線上，代表發射信號的GNSS 衛星在天空中的大致位置，而被測設備則位于隔離盤的中心（焦點）處。


在合成輸出模式下，GSS9790可充當標準的GNSS星群模擬 器，即所有的GNSS信號都提供給單個RF輸出，代表GNSS設備 天線上天空界面的物理相位中心點。

測試場景環境

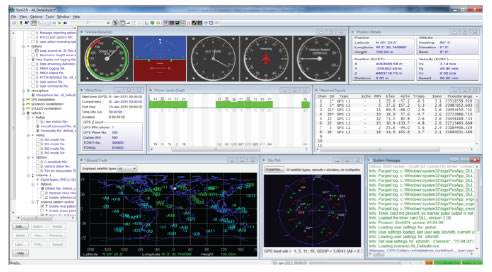

SimGEN? GNSS測試場景定義和控制軟件
GSS9790由運行在C50r主機上的SimGEN? 負責控制。思博倫 的SimGEN?軟件套裝是世界上能力最強且最先進的GNSS模擬軟件，提供內容廣泛的模擬特性，而這些特性可用于配置和定義所需的各種測試場景。
■ 以全自動的傳播方式生成精確的衛星軌道數據、日歷和星歷
■ 經過實踐考驗的可靠模擬模型
■ 提供多種機制來實施導航數據、衛星時鐘和軌道方面已公布和未公布的錯誤及修改
■ SimREMOTE：全面的模擬控制和6自由度軌跡供應能力
■ 可在多種接口上以實時方式對信號、時間、控制、載具和軌跡數據進行數據日志記錄和流播放，并可將其導入文件
■ 全套的多徑反射模型
■ 地面遮擋模型
■ 獨立的衛星/信道信號功率控制
■ 信號調制和代碼控制
■ 飛行器、航天器、海洋船舶和地面車輛的載具個性與運動建模
■ 天線接收增益和相位模式
■ 衛星發射天線模式控制
■ 時鐘重力加速度敏感性
■ 天線桿臂效應
■ INS輔助數據
■ 電離層和對流層效應，包括電離層閃爍等
■ DGPS修正
■ 偽距坡度（用于RAIM測試）
■ 連貫和非連貫干擾及噪音建模（使用可選的GSS7765干擾模擬系統）
■ 閏秒和周反復事件測試
■ 天線接收模式（增益和相位——因為真實的天線是測試的組成部分
■ 車輛運動——除非被測設備天線可以安裝在轉動臺上，并完全由SimGEN?場景來驅動車輛的姿態運動
■ 多徑定義——被測設備天線需要具備到達方向能力，因為發射天線的位置是固定的。

SimGEN?場景

支持的信號

RF輸出
■ 每個模擬器機箱支持1或2個合成輸出，適用于同軸測試應 用
■ 每個GNSS星群載波頻率10個獨立輸出，適用于無反射隔離 艙測試應用
該系統支持現場升級，可增加輸出的數量。
信道
■ 在合成輸出模式下可同時模擬每個載波下最多16顆衛星，適用于同軸測試應用
■ 在獨立輸出模式下可提供每個載波的一個衛星信號，適用于無反射隔離艙測試應用該系統支持現場升級，可增加獨立輸出的數量。

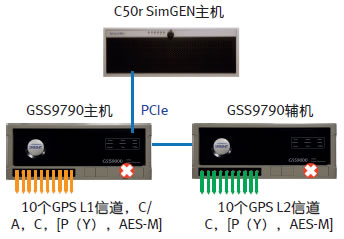

配置示例：
GPS L1 x 10信道 + GPS L2 x 10信道的加密信號

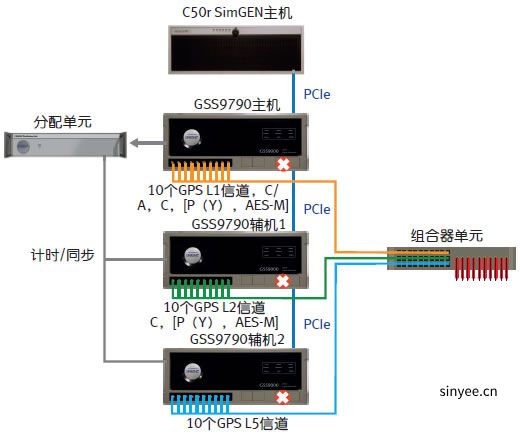

GPS L1 x 10信道 + GPS L2 x 10信道 + GPS L5 x 10帶加密信號的信道，10路組合方式

能力和性能——關鍵屬性
■ 高達1000Hz模擬重復速率（SIR）和硬件更新速率（HUR）
■ 單臺機箱可提供10個輸出，另有合成輸出可用
■ 0.3毫米的RMS偽距精度
■ 低于0.005 Rad RMS的相位噪音
■ 120,000米/秒的相對速度、192,600米/平方秒的相對加速度、890,400米/立方秒的相對猝然速度（在這些動態下仍
可保持完整的規格）
■ 可通過許可密鑰"柜"來選擇高度靈活的配置
■ 思博倫SimGEN?場景可提供完全的可移植性
■ 主要的GNSS功能和能力都可實現現場升級
■ 可在測試過程中隨時重新配置星群和信號配置
■ 為未來做好了全面準備，可適應GNSS技術領域所有的新進展
