簡介

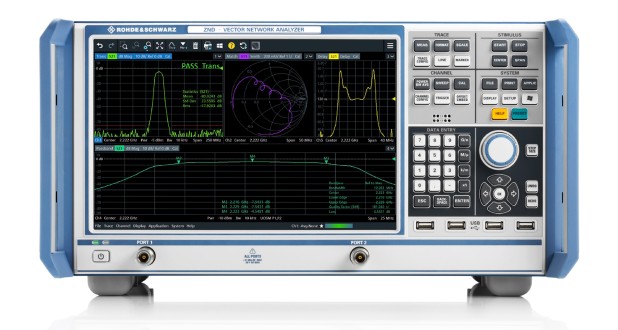

R&S?ZND是一款基礎型網絡分析儀，可進行高達4.5??GHz的單向測量。用戶可以購買雙向測 量選件和頻率范圍擴展選件（可擴展至8.5??GHz）。
    R&S?ZND是R&S?ZNB網絡分析儀系列的拓展補充。R&S?ZND 單向基本型號可用于測量S參數S11和S21。R&S?ZND可輕松升 級雙向測量功能，并將頻率范圍擴展到8.5??GHz。用戶可以根據 自己特定的射頻組件生產和開發需求，對儀器進行量身定制。
    R&S?ZND易于操作，非常適合用于教學培訓。該分析儀的觸摸 屏較大，能夠同時顯示多個結果。
    R&S?ZND和R&S?ZNB系列分析儀使用相同的遠程控制命令 集。用戶無需修改控制程序，即可切換儀器。

主要特點

?雙端口網絡分析儀，適用于 100 kHz 至 4.5 GHz 的單向測量

?頻率范圍可擴展到 8.5 GHz

?測試裝置可經優化，以支持雙向測量

?觸摸屏操作

?最高 120 dB 的動態范圍

?最高 48 dB 的功率掃描范圍

?1 Hz 至 300 kHz 的帶寬

?超過 100 個跡線和通道

?可與所有的羅德與施瓦茨網絡分析儀兼容

分析儀隨用戶需求而變

矢量網絡分析
R&S?ZND矢量網絡分析儀可以測量電子網絡的多種參數，例 如S參數的幅度和相位。對于生產應用，用戶通常希望使用功 能較少的儀器，以便減少成本。R&S?ZND能夠滿足這種要求。 分析儀的基礎配置模式可提供單向測試功能，頻率范圍高達 4.5??GHz。分析儀的頻率范圍可擴展至8.5??GHz，并且可升級雙 向測量功能，以確保滿足未來不斷變化的測試要求。

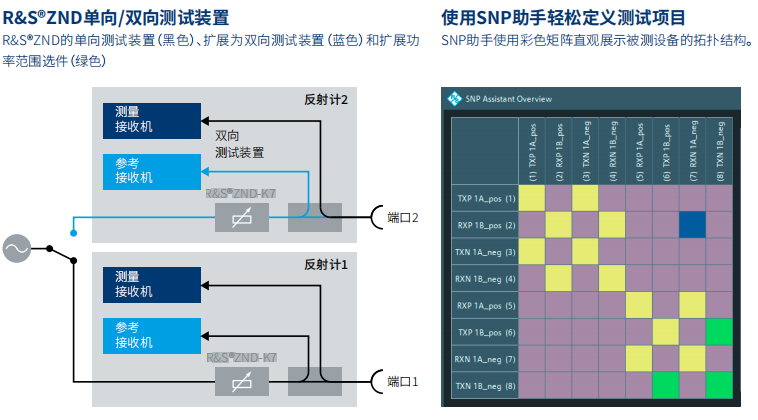

單向測試裝置
分析儀基本單元集成的單向測試裝置包含一個電橋和三個接 收機，可執行高達4.5??GHz的單向S11和S21測量。該測試裝置可 用于測試濾波器、連接器和天線等無源器件。

雙向測試裝置
R&S?ZND基本單元可擴展雙向測量功能，對射頻組件進行測 量。雙向測試裝置包含四個接收機和兩個電橋，并可以通過 端口2激勵被測設備。采用此配置時，分析儀可以測量雙端口 DUT的所有四個S參數（S11、S12、S21和S22）和其他網絡參數。

易于升級
多種選件可用于擴展R&S?ZND基本單元的功能。R&S?ZND 能夠從4.5??GHz單向測試裝置升級為8.5??GHz雙向測試裝置。 該分析儀還可以擴展功率掃描范圍，并可增加時域分析功能 選件。R&S?ZND還可以選配GPIB接口和手柄控制處理器接口 （控制處理器I/O）。

SNP助手軟件
羅德與施瓦茨SNP助手測量向?qū)Э梢愿又悄艿刂笇?dǎo)用戶完 成所需測試，并且盡可能減少了重連次數，這對于矢網在測試 多端口DUT時是非常有用且高效的（DUT端口數大于矢網端 口數）。測量完成后，能夠方便地生成測試結果和與之對應的 Touchstone(*.sp)文件
