MS4640B系列
射頻到微波和毫米波矢量網絡分析儀系列，具有業界領先的頻 率范圍
70 kHz至1.1 THz

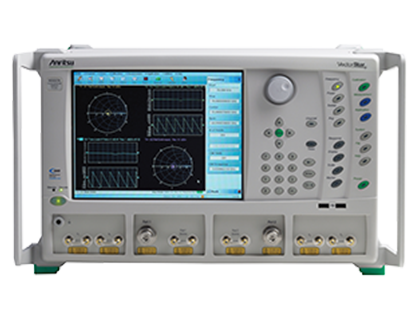

MS4640B系列矢量網絡分析儀
行業領先的頻率范圍，從70 kHz到1.1 THz
基于40多年的研發經驗，Anritsu現已突破射頻障礙，推出了VectorStar MS4640B系列——單個連接器的射頻范圍 為70 kHz至70 GHz，寬帶配置的射頻范圍為70 kHz至110 GHz，使用mm波模塊可選1.1 THz。 VectorStar VNA為射頻、微波和毫米波設備的S參數測量提供了一個新的性能基準。安立公司現在為射頻和微波工 程師提供了一種強大的測量工具，用于分析從晶圓環境中的晶體管到商業或國防應用中的通信系統等各種設備的 性能。除了保持最高的測量性能外，每個型號還可以升級到更寬的頻率范圍、更多的端口數量，并配備額外選 項。您可以根據當前需求選擇所需功能，并在未來根據需要添加新功能，無需擔心過時或?qū)W習新的測試系統。
VectorStar VNA特性包括：
? 頻率覆蓋范圍70 kHz至20 | 40 | 50 | 70 | 110 GHz，擴展至1.1 THz
? 業界領先的寬帶系統，具有世界最佳的動態范圍、精度、精確度和穩定性
? 獨特的低頻覆蓋范圍，最高可達70 kHz，最多可測量10萬個點，從而實現最佳的時間域測量精度
? 動態范圍更廣：> 140 dB
? 最佳測試端口特性性能：高達50 dB的定向性、源匹配和負載匹配
? 高壓點水平：在70 GHz時高達+15 dBm
? 升級的頻率范圍、端口數和選項；從2端口、10 MHz至20 GHz配置開始，需要時進行升級
? 提供Precision AutoCal? 裝置
? 兩個獨立的高輸出功率源：最高+14 dBm
? 4端口單端、混合模式和真正的差分模式測量
? Mm波噪聲系數測量
? 真模刺激分析，從70 kHz到110 GHz，具有行業領先的準確度和穩定性

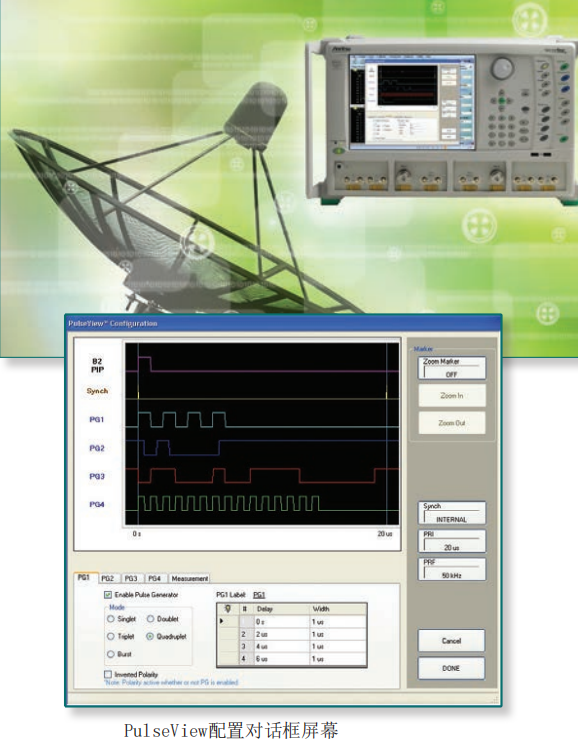

? PulseView? 具有業界領先的2.5 ns脈沖測量分辨率
? 有三年質保


雷達
雷達用VectorStar MS4640B的 特點：
? 創新的高速數字化儀架構：實現前所未有的脈沖 測量性能（大于200 MHz的數字中頻帶寬）
? 業界最高分辨率脈沖測量：提供卓越性能，對 最苛刻的雷達應用執行高度精確的測量
? 長記錄長度：在不犧牲分辨率的情況下產生低重 復率脈沖的測量結果-在全分辨率下為0.5秒
? 圖形設置顯示：即時獲得初始測量設置的視覺確認
? 測量參數變化的即時結果：修改脈沖測量設置參 數，立即查看測量結果
 ? 四個獨立測量窗口/接收器：通過調整獨立接收 器來考慮任何路徑延遲/系統定時問題，從而改 進校準

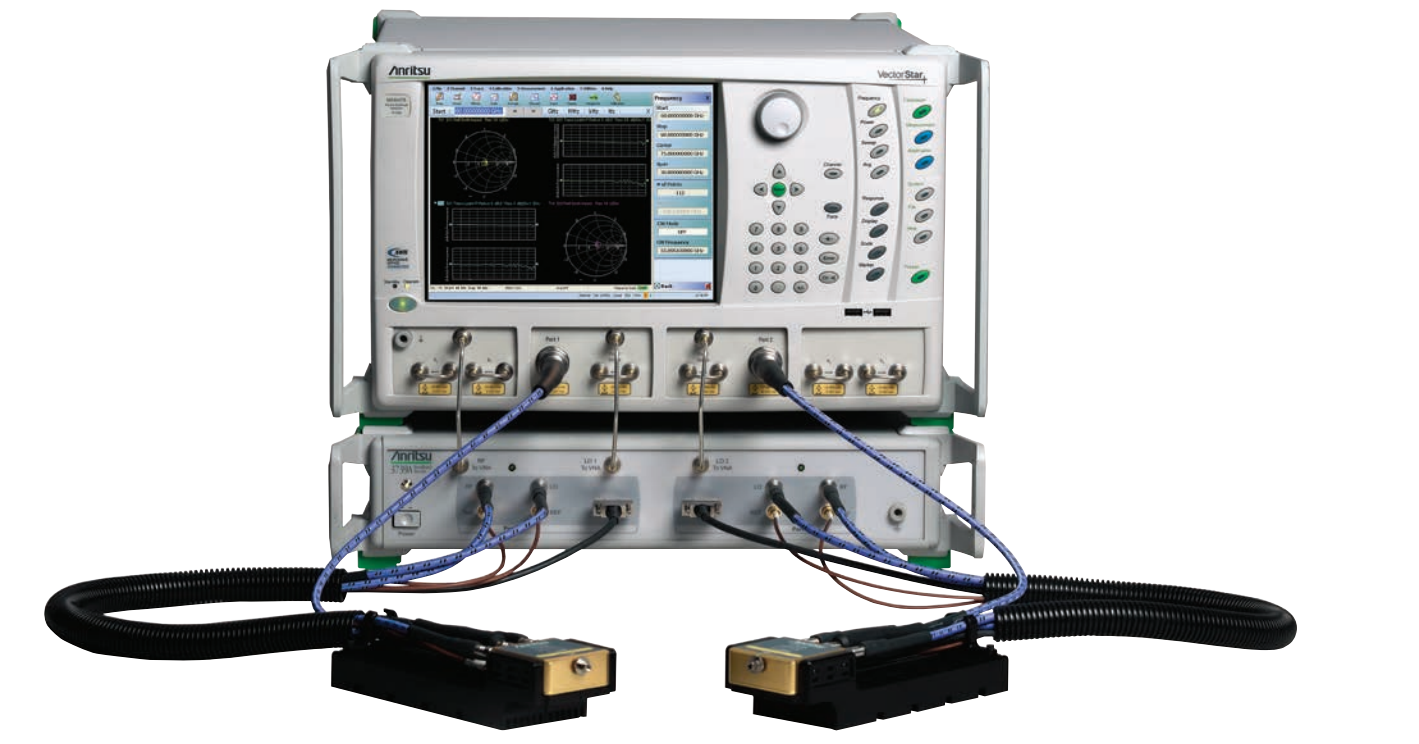

VectorStar ME7838A 的 晶 圓 上 特 性：
最寬頻率范圍：70 kHz至110 GHz（工作頻率范 圍：40 kHz至125 GHz)
? 獲得最全面、最準確的寬帶測量結果
? 精確的低頻測量消除了耗時且容易出錯的射頻
? 微波和毫米波段串聯過程
行業領先性能
? 在67 GHz時最大動態范圍為120 dB，在 110GHz時最大動態范圍為122 dB
? 直接連接探頭可進一步提高整體系統性能
通過降低校準頻率延長測試時間
? 與舊式混合WG/同軸模塊相比，緊湊型 集成頻率擴展模塊提供了更高的穩定性
? 24小時內S21穩定性優于0.1 dB和0.5度
? 改進的穩定性允許在4小時會話中進行一次校準，甚至每天進行一次校準，從而在單次4小時 會話中將測量測試時間增加超過37%！
僅寬帶VNA系統，具有實時功率調節功能
? 使用功率掃描控制保護敏感設備，可為低至-55 dBm的功率電平提供最佳功率精度和穩定性
? 實時功率調節比使用軟件調節的系統響應更 快。如果添加到VDI和OML頻率擴展器中，它還可以覆蓋更高的毫米波段。
? 實時功率水平控制，最高可達55 dB可實現精 確的線性增益和1 dB壓縮測量。

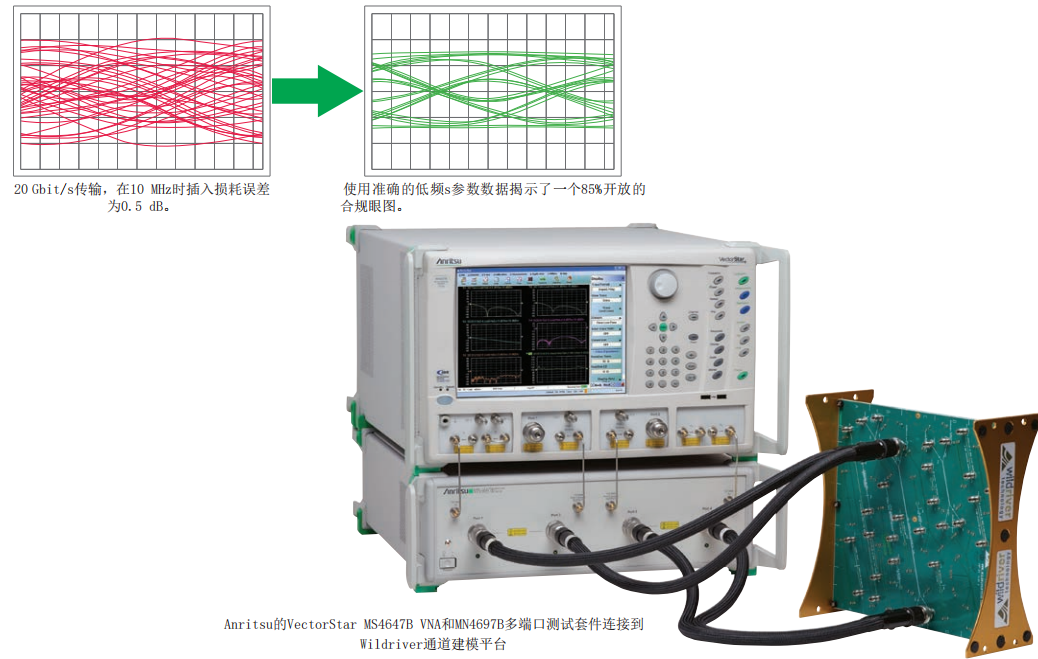

VectorStar MS4640B信號完整性功能包括：
?最寬頻率范圍70 kHz至20/40/50/70/110 GHz
?最佳時域分析：提供準確性和高分辨率低通時 域結果的最佳組合
?最佳建模數據：70 kHz起始頻率可降低建模過 程中直流外推誤差的風險
?新的校準和去嵌入技術：提高定位不連續性、 阻抗變化和串?dāng)_問題的能力
?在頻率范圍、端口數和選項添加方面可升級


時域測量
時域分析的獨特優勢VNA的三個重要參數直接影響時 域分析的質量和性能：
頻率范圍
頻率范圍越寬，時域分辨率越高。寬頻帶覆蓋范圍提 供了所需的分辨率，能夠解析那些過于接近而無法通 過窄帶VNA分析的不連續性。VectorStar的最大寬帶 覆蓋范圍為70 GHz或110 GHz，均從70 kHz開始，提 供最廣泛的范圍以實現最佳分辨率。

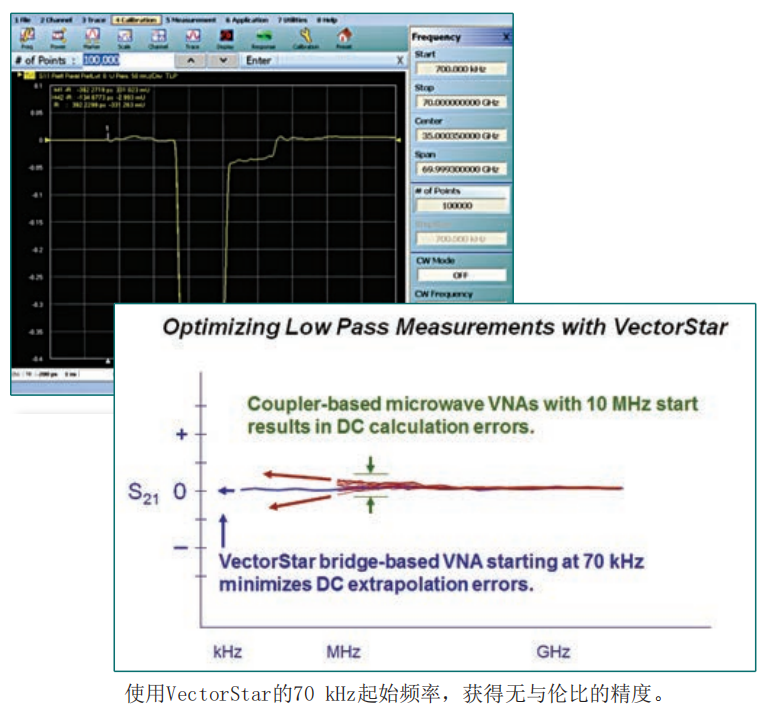

低端頻率
起始頻率越低，測量結果越準確。在使用低通階躍 模式操作時，低頻確定直流項，而直流項確定特征 阻抗。VectorStar的起始頻率低至70 kHz，可為最 精確的低通時間域測量能力提供準確的直流參考。
最大數據點
更多的數據點可以改善混疊性能和低通階躍模式操 作。最大 VectorStar提供了業界最多的100,000點，為低通 時間域處理提供了最長的無混疊范圍和最寬的諧波 步長校準。

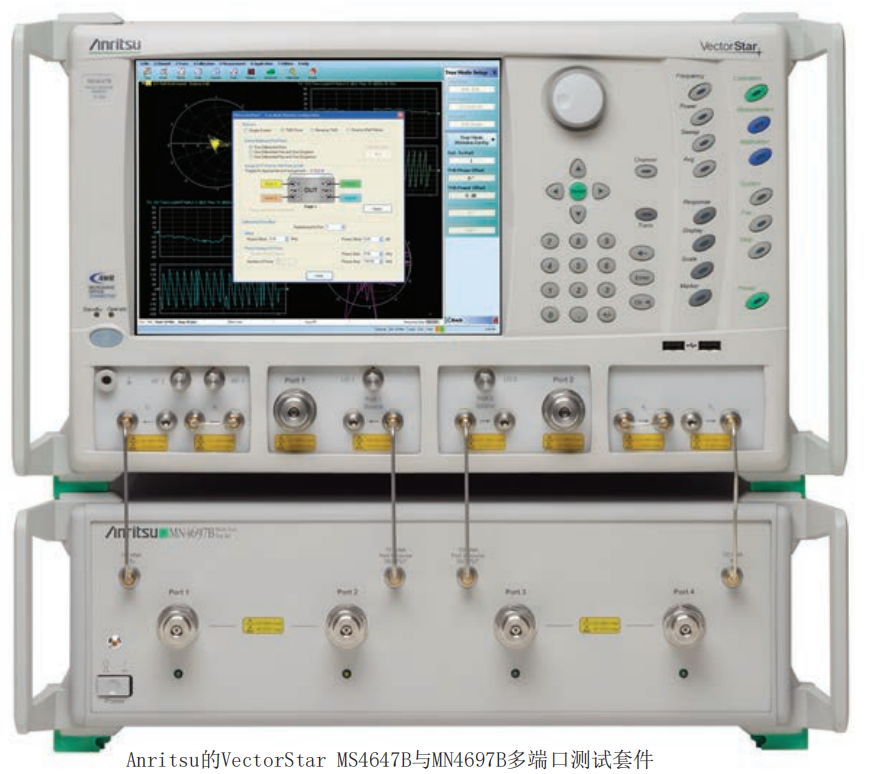

最多支持110 GHz的多端口解決方案
高級4端口功能
?16單端S參數
?16混合模式S參數
?靈活的端口分配
?差分、共模和混合模式S參 數
?使 用 AutoCal（2 端 口 ）、SOLT/R、SSLT/R、SSST/R、 LRL/M、A-LRM進行4端口、3端口、2端口和1端口校準。
?同時進行1端口或2端口測量
?任意阻抗變換
?Hybrid-Cal可將1或2端口卡組合成帶有Thru/ Reciprocal步驟的2、3或4端口卡。適用于混合 媒體應用。
?使用Flex Cal進行校準，以減少端口校正，從而 加快測量速度。
?使用電路元件或.snp文件嵌入和解嵌入2或4端 口網絡。
?可對一個、兩個或四個2端口網絡或兩個4端口網 絡進行廣泛的網絡提取，包括/2功能，用于提取無法在內平面校準的固定裝置。
