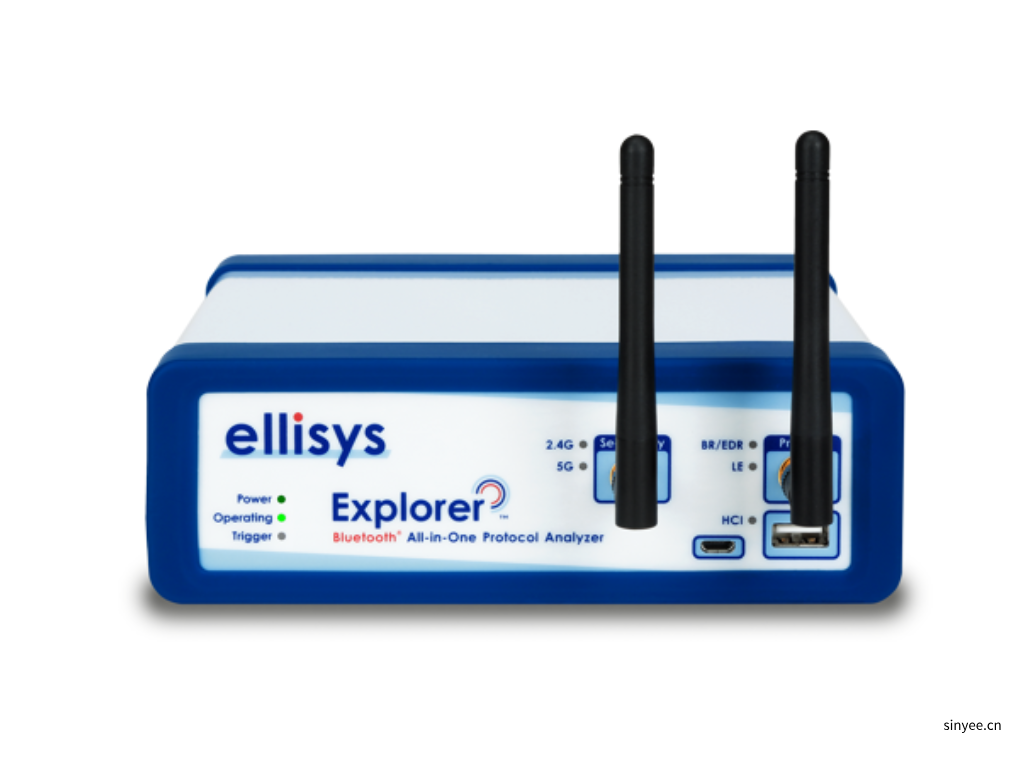

要點

• All-in-One：同時捕獲 Bluetooth Classic、Bluetooth LE、Wi-Fi、頻譜、 HCI、邏輯、UART、SPI、I2C、SWD、音頻 I2S 和 WCI-2，均同步至納秒級精度

• 藍牙寬帶捕獲：輕松、堅如磐石地捕獲任何流量， 包括發現/連接流量和 SSP 配對

• 可重新編程的數字無線電：支持新規范，無需 硬件更改

• 多皮網支持：查看多個微微網和散點網，無 局限性

• 所有協議和配置文件：同類最佳的協議解碼

• 集成音頻分析：通過無線方式收聽捕獲的音頻， 包括 HCI 音頻和 I2S，在軟件中與所有其他音頻同步 交通

• 頻譜顯示：描述無線環境和 可視化共存問題

• 消息序列圖：從強大的自動創建圖表 Ellisys 協議顯示

為要求苛刻的用戶提供創新工具

流量分析是藍牙工程師的主要日常活動之一 希望快速測試和調試他們的原型和產品。不幸的是，藍牙無線嗅探總是很難做到完美。舊版探查方法 遭受了重大的技術缺陷，使其不可靠，并且 甚至在某些情況下無法使用，這使得藍牙工程師的 任務要困難得多。

憑借其革命性的全頻段數字無線電，Ellisys 提升了協議 捕獲和分析達到新的高度，從根本上克服了 那些傳統的藍牙嗅探方法。Ellisys 一體機 全頻帶嗅探器可隨時可靠地記錄來自任何鄰居的任何數據包 piconet，零配置且無侵入性。

“新型藍牙芯片的測試和表征 而最終產品是一個綜合過程，需要一系列不同的工程設計 專業知識和一系列專門的分析工具，“Muthu 說 Kumar，Intel Corporation 無線固件工程師?！癊llisys 藍牙瀏覽器 在此過程中發揮著重要作用，通過提供清晰和完整的 了解不斷發展的藍牙技術的行為 從硬件和軟件的角度來看，同時提供卓越的 易于使用。“

“Ellisys 提供的全新高級功能為我們的團隊提供了 大大提高對藍牙技術工作原理的可見性的工具，“他說 Miles Louis Smith，Nordic Semiconductor測試組高級研發工程師。“我們 使用嗅探器診斷其他嗅探器可能出現的復雜時序問題 無法捕獲。由于 Ellisys 獨特的無線電架構 sniffer 時，我們可以捕獲所有數據包，而不管時間如何?？芍貥?gòu) 硬件非常靈活，Ellisys 團隊提供了強大的支持來提供幫助 我們更快地將產品推向市場。“

“當您將加密、計時和并不總是遵循規范的協議組合在一起時，藍牙調試可能是一種痛苦的體驗，“Human， Inc. 的一位音頻聲學工程師說。Ellisys 硬件不僅使我們能夠通過所有這些挑戰來了解問題，而且該軟件具有內置的解密技術，可以直接與我們的藍牙芯片堆棧配合使用，因此我們花在配置解密上的時間更少，而花更多的時間分析流量以查找問題。Ellisys 解決方案是我們信賴的解決方案，因為它們具有行業領先的功能和世界一流的支持。“

業界首個全波段捕獲

藍牙無線技術最初旨在實現穩健 不受廣泛使用的 2.4 GHz ISM 頻段的干擾。這也是 出于安全原因，設計為難以聞到。為了滿足這些標準， 藍牙無線電根據跳頻偽隨機使用 40 （LE） 到 79 （Classic） 信道 sequence 在 Piconet 的連接時間定義。

跳頻嗅探器嘗試在特定的跳頻序列上主動同步， 并且僅在同步成功后捕獲數據包。這種 的 Sniffer 有幾個固有的局限性，使其更難使用， 不太可靠，并且只能在有限的一組場景中使用。

Ellisys 在 2010 年創建了業界第一臺寬帶嗅探器，克服了所有這些缺點 并添加了創新和突破性功能，為藍牙調試開辟了新的視野 和互作性測試。全波段捕獲方法就是這么簡單 因為它功能強大：嗅探器不是只監聽幾個頻道，而是 同時捕獲所有通道。因此，嗅探器不需要同步 到一個小圓錐;它將被動地監聽附近的所有藍牙微微網， scatternet 和其他拓撲（如 mesh）的 Scatter 網絡，無需任何配置。

業界首款可重構藍牙數字無線電

憑借其創新的可重新配置無線電，Ellisys 嗅探器可以獨特地 由軟件更新以支持規范中的更改，而不對硬件的任何更改，甚至無需用戶的任何交互。 例如，這種靈活性允許添加下一代藍牙基帶功能（如增強的 AES 安全性、無連接廣播，以及藍牙 LE 編碼和 LE 2M 支持等最新功能），這些功能在更新規范中正式發布前幾個月發布。

業界首款一體式嗅探器

捕獲無線流量是藍牙調試的一個非常重要的方面， 但其他信息對于理解大局同樣重要。 這是 Ellisys 嗅探器擅長的另一個方面。Bluetooth Explorer 嗅探器支持一鍵并發 以及緊密同步的捕獲：

• 藍牙經典 （BR/EDR）

• 藍牙 LE

• Wi-Fi 2x2 802.11 a/b/g/n [ENT]

• 2.4 GHz 頻譜 [PRO]

• USB HCI （1 個端口）， UART HCI （2 個端口） 和 SPI HCI （2 個端口） [PRO]

• 邏輯信號 [PRO]

• 音頻 I2S [PRO]

• 無線共存接口 2 （WCI-2） [PRO]

• UART、SPI、I2C 和 SWD [PRO]

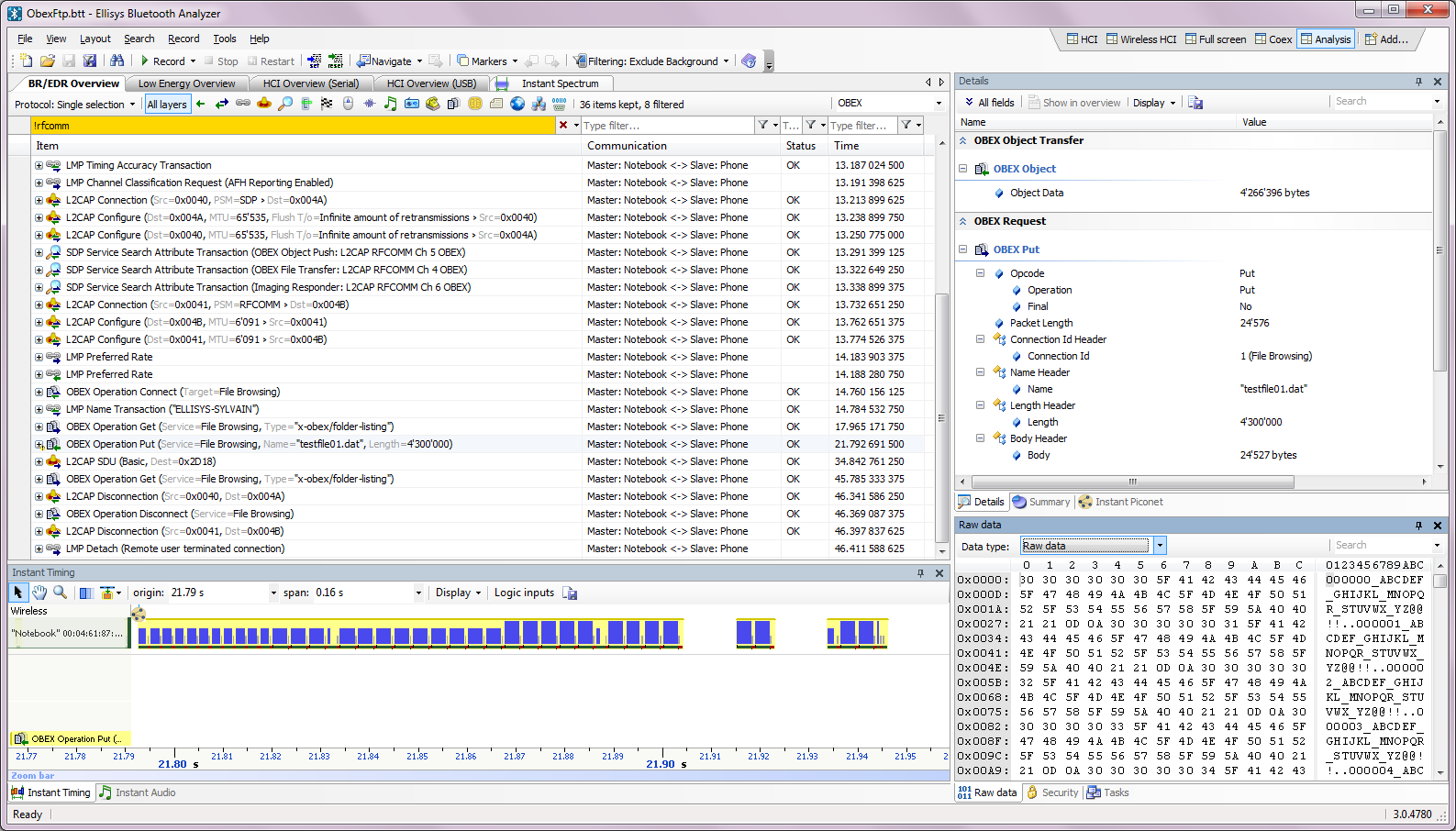

協議和配置文件

藍牙協議和配置文件以易于理解的 Overview （概述） 窗口中面向高級過程的時間順序格式 并在鏈接的 Details 視圖中完全詳細到最低位/字節級別。 Classic Bluetooth、Low Energy 和 HCI 流量以指定的 隨著捕獲的進行，實時概覽。

為用戶提供了各種控件，以輕松自定義任何 Overview，包括 強大的過濾和著色功能，旨在快速分離特定的 協議、配置文件或感興趣的通信?？梢猿尸F(xiàn)流量 在最高抽象級別，用戶可以向下鉆取以顯示所有 中間級別，直到最基本的元素，例如僅數據包視圖。

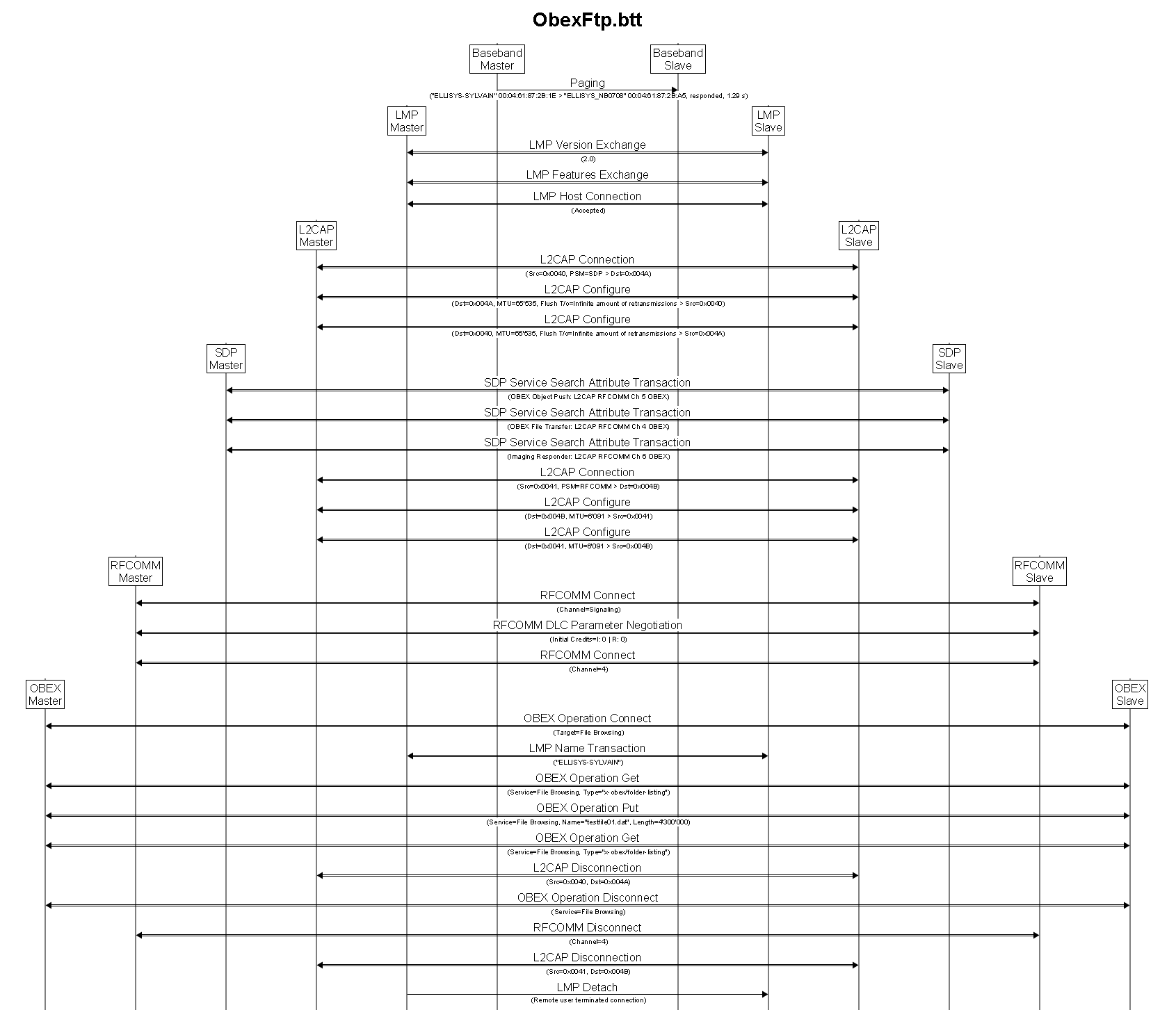

消息序列圖

雖然分析器強大的協議和配置文件顯示最 對于工程師來說，消息序列圖通常是首選 創建報告或與規范專家共享技術信息 或其他通常不參與使用協議分析工具的程序。埃利希斯 解決方案是從以前的 篩選和注釋的協議視圖。通過這種方法，工程師可以包括 正是他們想要的信息，他們想要的方式，并創建一個清晰的 描述準確顯示所需的信息。

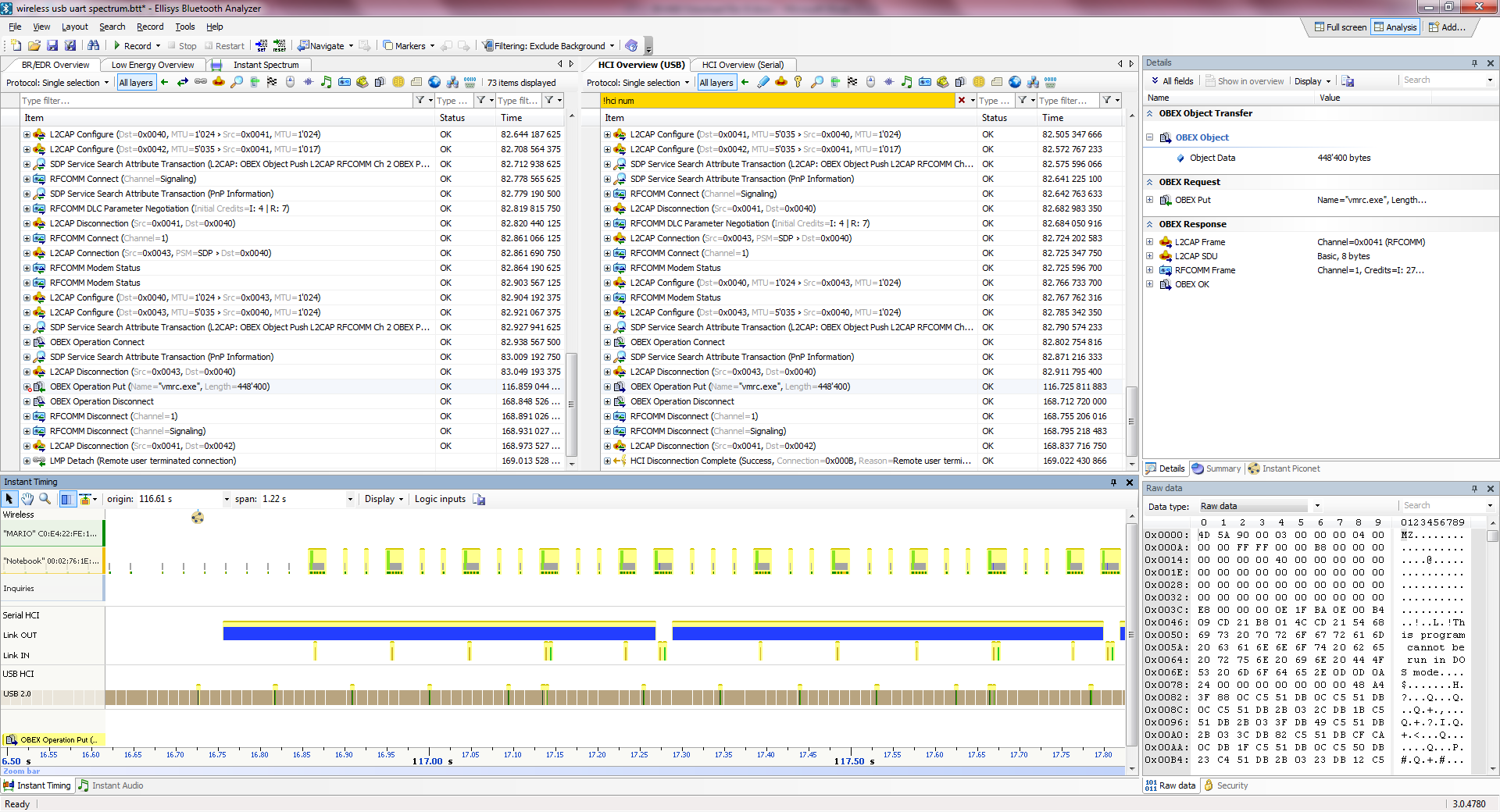

HCI 分析 [PRO]

無線流量當然是調試中最有用的元素之一 適用于藍牙工程師的信息，但適用于主機控制器接口 （HCI） 交通是獲得清晰 以及情況的完整圖片。

HCI 是由藍牙規范定義的電氣接口 用于主機控制器和無線電之間的通信。埃利希斯 BEX400 支持 USB HCI、UART HCI 和 SPI HCI 的捕獲。任何和所有 HCI 流量 與無線流量同時捕獲，精度相同 clock 實現完美的同步和時序分析，并顯示在 高度優化的 Ellisys 分析軟件。

在處理設備時，HCI 捕獲也是一個非常方便的功能 實施 BR/EDR 安全簡單配對 （SSP） 或 BLE 安全連接。Ellisys 分析軟件自動 提取通過 HCI 交換的任何 Link Key 并使用它來解密無線流量，所有這些都不需要任何用戶交互。

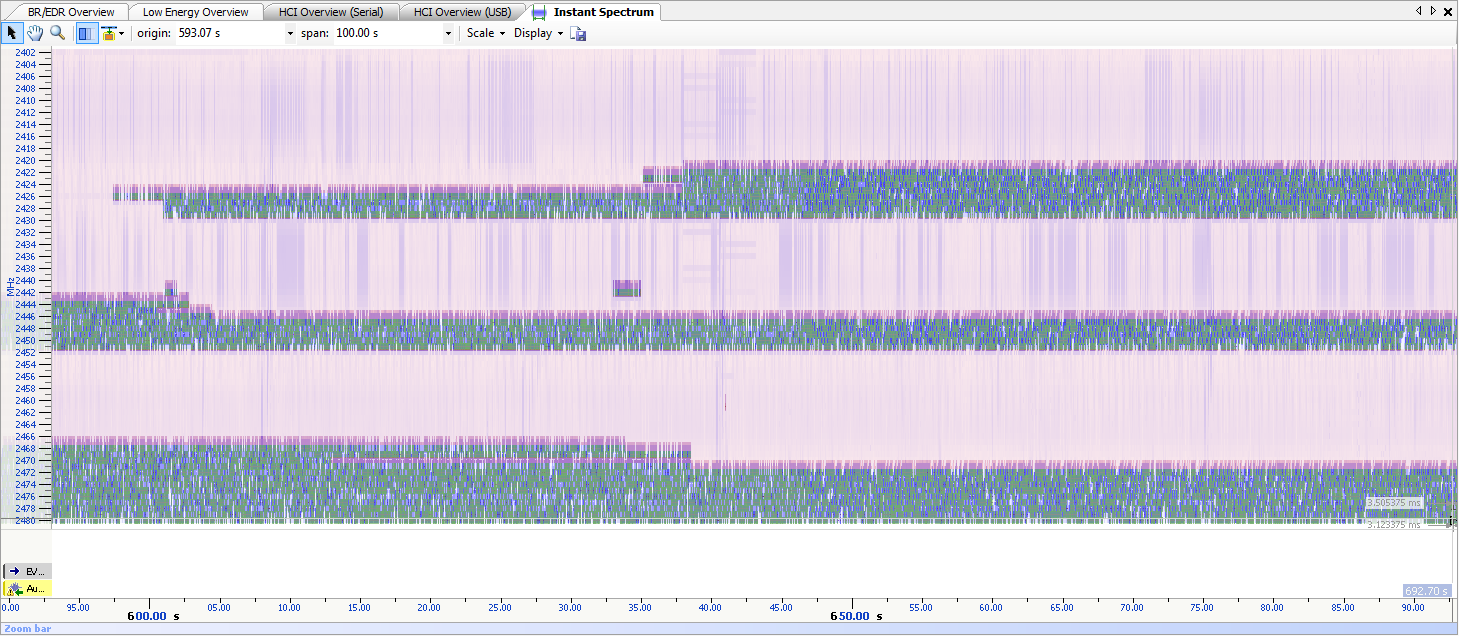

頻譜分析 [PRO]

藍牙使用的 2.4 GHz ISM 頻段非常繁忙。其他用戶的 該頻段包括 Wi-Fi、LTE、ZigBee、ANT 和廣泛的其他專有頻段 以及商業技術。所有這些用戶都會相互干擾，并且 通常需要更好地了解無線環境。

Ellisys 嗅探器提供的頻譜顯示是 共存調試、無線特性分析或僅用于可視化 RF 環境。它捕獲所有藍牙信道中的頻譜信號強度 （RSSI） 具有高達 1 微秒的可配置精度，并顯示此 信息與 Bluetooth 數據包同步。

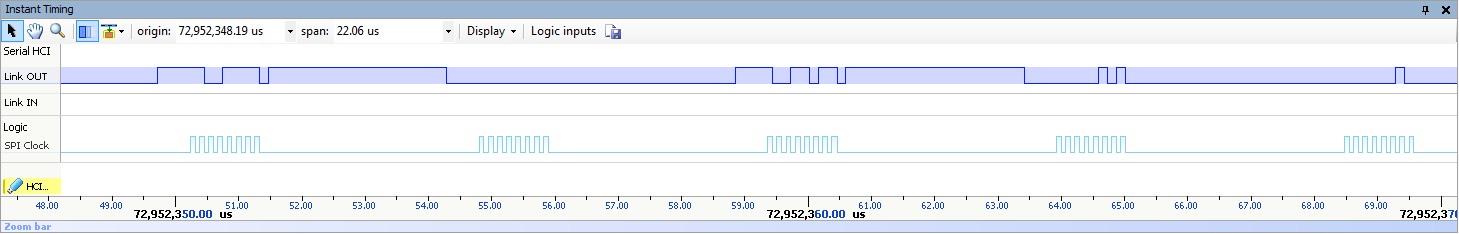

邏輯分析 [PRO]

邏輯分析功能可以同步捕獲任何邏輯信號 與無線和 HCI 流量。支持任何數字信號，包括 通用 I/O 或?qū)Ｓ靡_，例如 TX/RX Active。另一個 此功能的許多應用程序都在跟蹤設備的功率 使用專用硬件（如比較器）在各種狀態下的消耗 用于確定是否超過了密鑰閾值。

然后，可以以 5 納秒的精度可視化這些信號并進行比較 在 Ellisys 強大的 Instant Timing 視圖中使用其他捕獲的流 軟件。

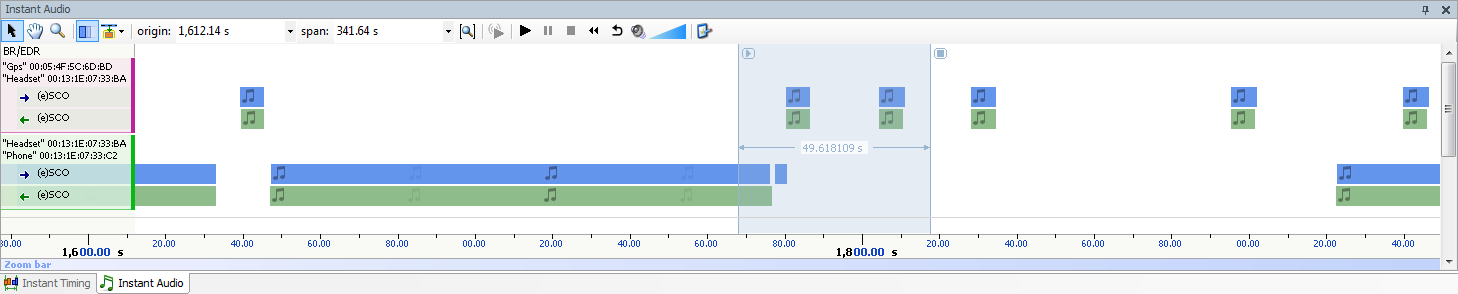

音頻分析

捕獲的音頻流可以輕松播放，即使在捕獲期間也是如此。使用測試設備級 LC3 編解碼器自動檢測 LC3 流量，即使沒有捕獲 LC3 配置流量也是如此。查找包含特定音頻部分或特定事件的數據包很容易完成。

可以播放通過 HCI 或音頻 I2S 輸入 [PRO] 捕獲的音頻。這樣就可以對完整的音頻鏈進行表征，包括提供給源的未壓縮音頻、無線傳輸?shù)囊纛l以及接收器設備上的解碼音頻。音頻流可導出為 WAV 格式。

自動和長期捕獲

有各種用戶應用程序需要使用分析器以自動化方式，通常由用戶定義的軟件應用程序控制 執行各種任務。這些應用可能包括長期測試 環境、將 Analyzer 集成到移動平臺以及其他 使用模型。

得益于 Ellisys Digital 提供的易用性和穩健性 無線電，BEX400 是完成這些任務的完美系統。分析器可以 通過簡單而強大的遠程控制 API 進行控制（應用程序 編程接口）以編程方式啟動/停止/保存捕獲，以及 提取可用于各種目的的特定捕獲信息， 包括 go/no-go 測試 ，無需任何人工作。

獨特的分割功能與 API 無縫協作，允許極長的捕獲，將捕獲分割成更小、更易于管理的切片，同時保持從 capture 到 捕獲。

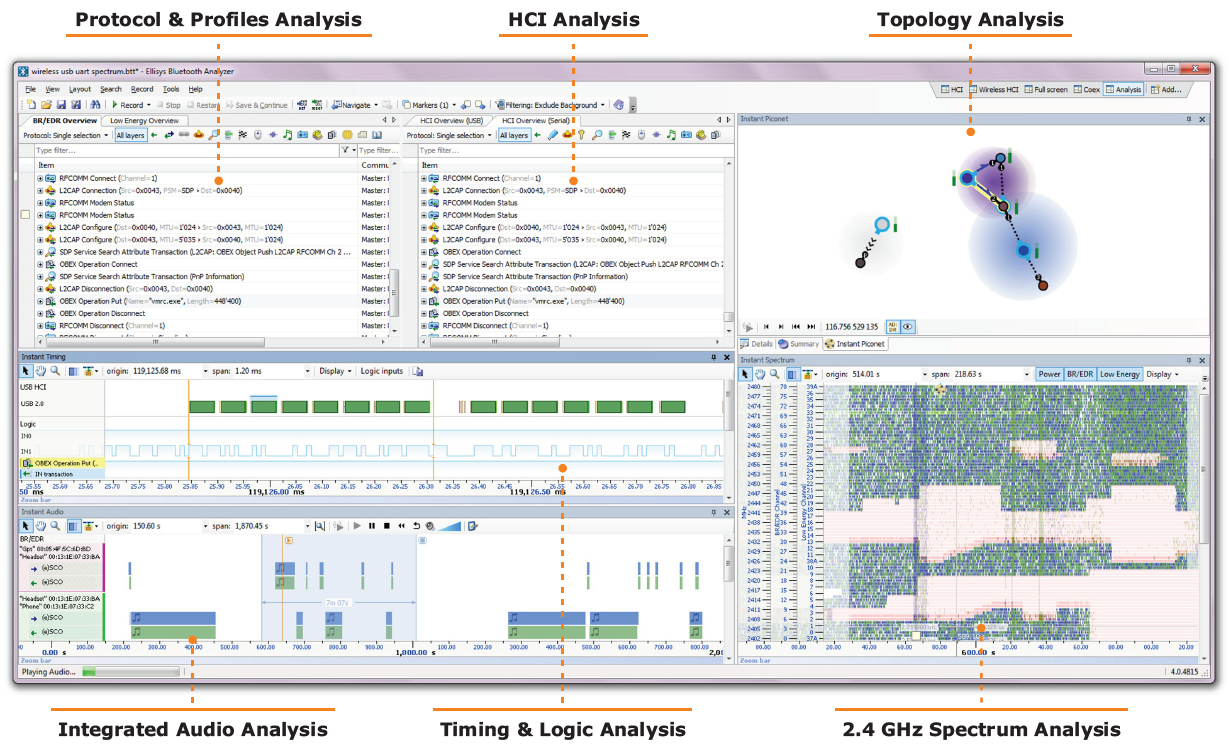

軟件概述
