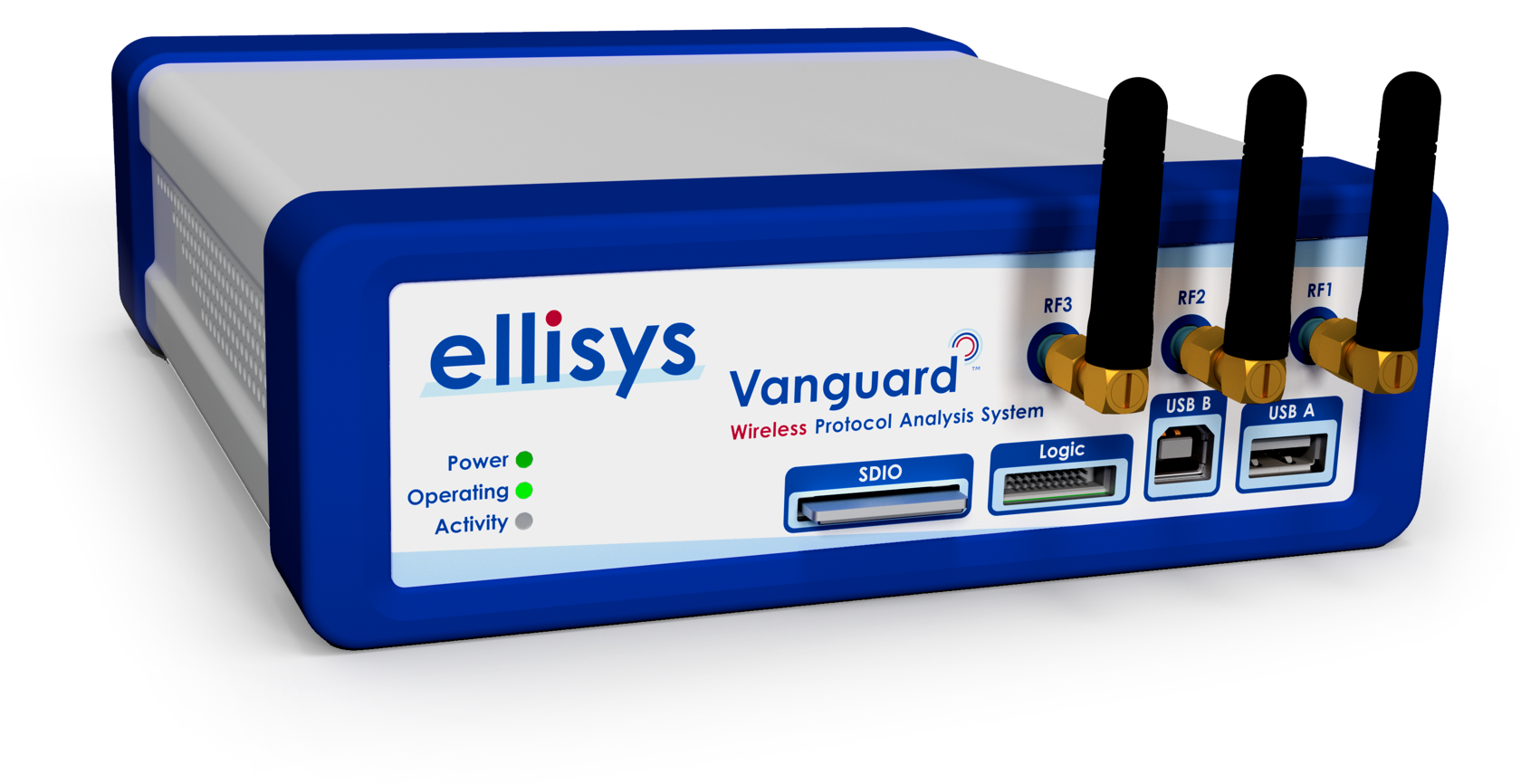

Vanguard 提供 BR/EDR、藍牙 LE、Wi-Fi 802.11 a/b/g/n/ac（3x3、Wi-Fi 6E 11ax 作為選件提供）、WPAN 802.15.4（所有 16 個 2.4 GHz 通道）、原始 2.4 GHz 射頻頻譜分析、HCI（USB、UART、SPI）、串行總線（SPI、UART、I2C、SWD、UCI、CAN 總線、WCI-2）、邏輯信號和音頻 I2S 的同步捕獲和分析。

要點

• 一體化：完全硬件集成，真正實現一鍵式并發捕獲 BR/EDR、藍牙 LE、Wi-Fi、WPAN （IEEE 802.15.4）、原始射頻頻譜、HCI、邏輯/GPIO、I2C、UART、SWD、SPI、UCI、CAN 總線、WCI-2 和音頻 I2S，全部同步至納秒級精度

• 廣受贊譽的軟件：Ellisys 軟件應用程序提供對復雜協議和 RF 行為的直觀理解，以及靈活的配置和控制，為工程師提供他們需要的見解

• 藍牙寬帶捕獲：輕松、堅如磐石地捕獲所有通道上的任何流量，包括發現/連接流量和復雜的拓撲

• 藍牙采集分集：雙全并發藍牙采集路徑，通過空間和角度分集提高采集質量

• 藍牙 t ZERO 跟蹤技術：專有技術，可從同步流量的初始實例中高保真地捕獲同步流量，沒有間隙或其他限制

• Wi-Fi 802.11 a/b/g/n/ac 捕獲（3x3，Wi-Fi 6E 11ax 作為選件提供）：由 Ellisys 硬件協議引擎加速的極其準確和完美同步的 Wi-Fi 捕獲，以實現一流的性能

• WPAN 802.15.4 寬帶捕獲：同時捕獲所有 16 個 WPAN 2.4 GHz 通道，實現無與倫比的共存分析能力

• LC3 自動檢測：專有技術，即使沒有捕獲配置參數，也能檢測和解碼 LC3 流量

• 連接/電源靈活性：通過 1GbE（帶以太網供電/PoE）或 USB 3.1 over Type-C?（帶 USB 供電）在本地或遠程連接、控制和供電系統

• 新興功能支持：得益于可現場升級的數字無線電和終身免費軟件更新，受益于預規范功能添加的早期實施

• Mesh 支持：包括對藍牙 Mesh 網絡拓撲的全面支持

• 多 Piconet 支持：可視化所有拓撲，包括多個微微網和散射網

• 所有協議和配置文件：同類最佳的協議解碼

• 集成音頻分析：在軟件中收聽捕獲的無線音頻，包括通過 HCI 和 I2S 的音頻，與所有其他流量同步

• 原始射頻頻譜顯示：表征原始無線環境并可視化共存問題

Ellisys Innovations 引領潮流

憑借其革命性的全頻段數字無線電和集成的一體化硬件方法，Ellisys 工程師從根本上克服了傳統方法的缺點，例如限制和隱藏重要流量的跳頻分析儀，或設置可能很麻煩甚至導致測量不精確的模塊化方法，從而改變了藍牙協議捕獲和分析的方式。

Ellisys 的創新為我們的藍牙產品提供了更多獨特和強大的增強功能，包括現在在 Bluetooth Vanguard 上提供的幾個此類功能，這很容易成為有史以來最先進的藍牙分析儀。我們相信與客戶密切合作，了解他們面臨的挑戰并實施新產品和功能來應對這些挑戰。

“Ellisys 提供的全新高級功能為我們的團隊提供了 大大提高對藍牙技術工作原理的可見性的工具，“他說 Miles Louis Smith，Nordic Semiconductor測試組高級研發工程師?！拔覀兪褂眯崽狡髟\斷其他嗅探器可能出現的復雜時序問題 無法捕獲。由于 Ellisys 獨特的無線電架構 sniffer 時，我們可以捕獲所有數據包，而不管時間如何。可重構 硬件非常靈活，Ellisys 團隊提供了強大的支持來提供幫助 我們更快地將產品推向市場。“

一體化概念：更好的分析?來自更好的設計

捕獲無線流量當然是藍牙調試的主要方面，但其他信息通常對于充分了解全局同樣重要。例如，外部 GPIO、HCI 流量、Wi-Fi 和 WPAN 流量或原始頻譜信息對于與藍牙流量同時捕獲都至關重要。這是 Ellisys 嗅探器真正擅長的另一個方面。完全集成的硬件是一種設計選擇，這是有充分理由的。這意味著可以更好地控制有線和無線通信中的捕獲特性，尤其是定時同步。最終結果是 Vanguard 支持一鍵并發和緊密同步捕獲：

• 經典藍牙（2x，BR / EDR2 / EDR3，所有 79 個通道同時）

• 藍牙 LE（2x，125k / 500k / 1M / 2M，所有 40 個通道同時）

• Wi-Fi IEEE 802.11a/b/g/n/ac（3x3、20 / 40 / 80 MHz、Wi-Fi 6E 11ax 作為選件提供）[ENT]

• WPAN IEEE 802.15.4（所有 16 個 2.4GHz 通道同時進行）[ENT]

• 2.4 GHz 頻譜能量 [PRO]

• USB HCI （1 個端口）， UART HCI （2 個端口） 和 SPI HCI （2 個端口） [PRO]

• 通用 UART、SPI、I2C 和 SWD [PRO]

• 邏輯信號 [PRO]

• 音頻 I2S [PRO]

• 無線共存接口 2 （WCI-2） [PRO]

• FiRa UCI [PRO] 菲拉 UCI [PRO]

可重構藍牙數字無線電

用于藍牙分析儀的可重構無線電概念是 Ellisys 工程的另一項創新。有了 Bluetooth Vanguard，這種節省成本的功能仍然是用戶的核心優勢?？芍匦屡渲眯砸馕吨治鰞x可以通過軟件進行更新以支持新功能，而無需對硬件進行任何更改。例如，這種靈活性允許添加下一代藍牙功能，例如增強的 AES 安全性、無連接廣播，以及最新的功能，例如藍牙 LE 編碼和 LE 2M 速度增強，比這些功能在更新規范中發布早了幾個月。

這一概念極大地改善并加速了藍牙技術的整體開發周期。使用傳統解決方案，藍牙工程師必須使用采用上一代無線電的舊分析儀測試新功能，這實際上是一項不可能完成的任務。使用 Ellisys 可重構藍牙數字無線電，在規范發布之前，就可以在非常早期的階段提供對新功能的支持。這種方法可幫助藍牙無線電開發團隊在規范最終確定之前和最終旋轉之前確保正確的作特性。這極大地提高了采用新功能的藍牙產品的質量和互作性，并加快了開發周期。

藍牙捕獲多樣性

借助 Vanguard，Ellisys 工程師引入了另一個顛覆性的行業首創 - 藍牙捕獲多樣性。該技術涉及全頻帶捕獲引擎的協同作復制，這是 Ellisys 在其之前的藍牙分析儀中引入的一項創新。此外，兩根天線都可以在分析儀單元上傾斜移動，由用戶從外部布線并放置在最佳位置，以改善接收的空間體積，或放置在更靠近特定被測設備的位置，以降低數據包誤碼率。

由于天線定位、信號強度問題或射頻干擾（如 Wi-Fi 和與藍牙在同一頻段運行的各種消費電子產品），藍牙測試設備和藍牙設備都可能降低和丟失藍牙數據包。某些數據包交換對于藍牙連接、加密過程和應用程序至關重要，如果錯過，可能會導致設備之間的通信或測試和分析設備提供的特性出現嚴重問題。由 Ellisys 工程師開發的智能軟件算法應用于雙捕獲通道，當與該技術提供的空間和角度靈活性相結合時，可以顯著改善捕獲過程并降低接收的數據包錯誤率。

藍牙 t ZERO 跟蹤技術

藍牙 LE Audio 包括兩種類型的音頻傳輸 - 廣播和面向連接的音頻傳輸，稱為廣播同步流和連接的同步流。由于涉及同步連接的建立和安全性的新協議要求，每次傳輸都會給藍牙測試和分析設備帶來新的挑戰。

為了應對這些挑戰，Ellisys 工程師開發了 t ZERO，這是一項專有技術，可從同步流量的初始實例中高保真地捕獲同步流量，而不會出現間隙或任何其他限制。這項技術在藍牙 Vanguard 高級無線分析系統上提供，還消除了工程師在同步捕獲過程之前向分析儀提供安全密鑰的繁瑣要求。

LC3 自動檢測

低復雜度通信編解碼器 （LC3） 特別適合低功耗藍牙，因為它即使在最低數據速率下也能提供高度的質量。這種架構靈活性（包括多種比特率選擇）使開發人員能夠輕松管理音頻質量和功耗之間的權衡，從而延長電池壽命甚至減小電池容量。Ellisys 藍牙分析儀包括 LC3 流量的詳細解碼。

基于 Ellisys 設計的測試設備級 LC3 編解碼器的創新功能允許自動確定 LC3 配置參數。從歷史上看，測試設備實施需要完整且無差錯地捕獲音頻編解碼器配置參數，以正確捕獲、表征和重放音頻。

借助這種自動檢測創新，即使其他關鍵配置數據包因干擾或低信號強度而損壞，LC3 音頻仍可被識別、理解、捕獲并可用于進一步分析。即使不正確的配置實現也不會阻止 LC3 捕獲。

同步模擬音頻捕獲

Audio Grabber 是一個小附件，可與所有 Ellisys 藍牙分析儀型號一起使用。它允許精確、時間同步地捕獲和測量涉及模擬音頻信號和 I2S（IC 間聲音）數字音頻輸入的音頻延遲，所有這些都與分析儀捕獲的任何其他流量流同步，例如藍牙無線音頻、主機控制器接口 （HCI） 流量、Wi-Fi、I2C、UART 等。

使用硬件加速協議引擎進行 Wi-Fi 捕獲

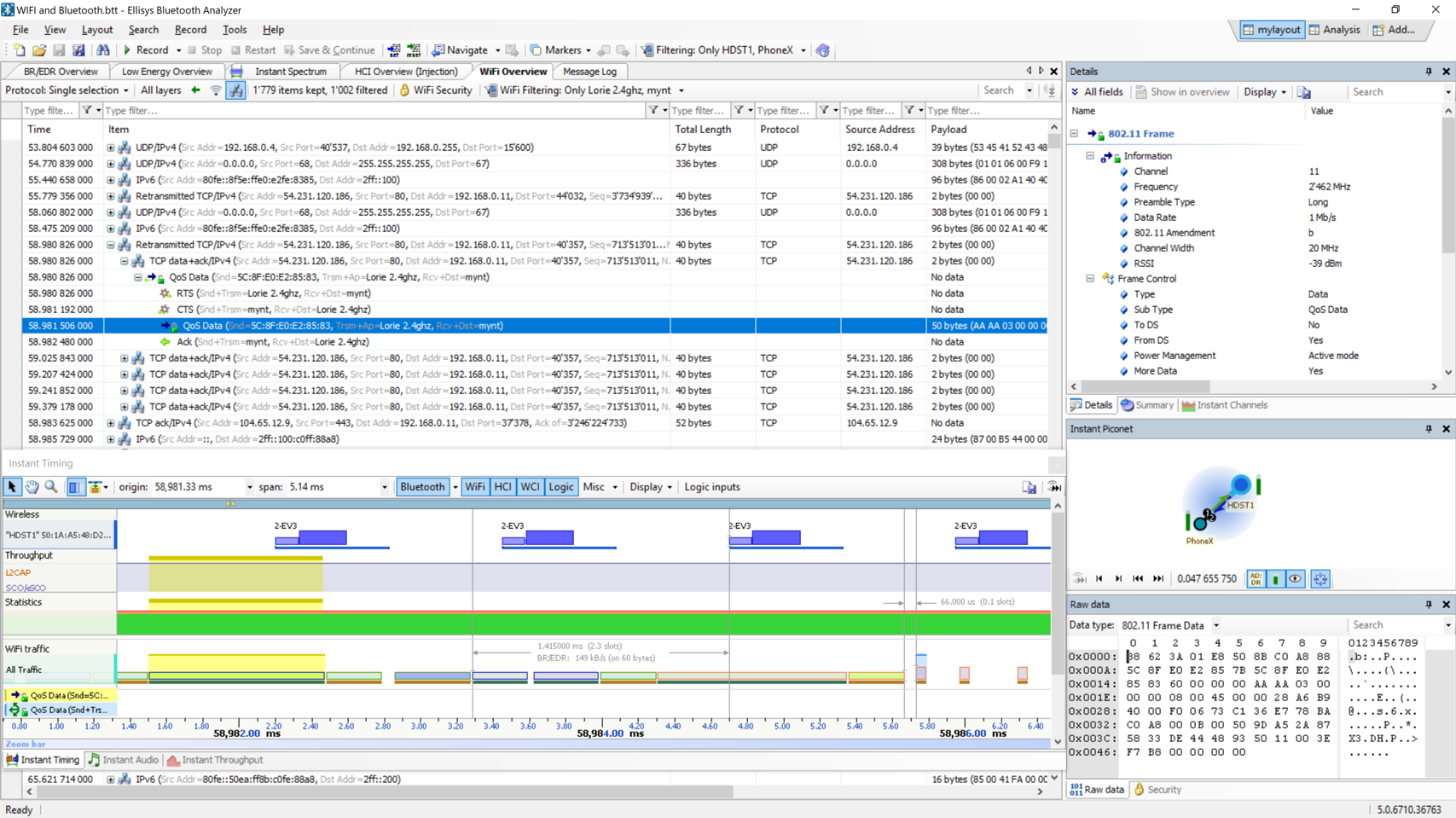

借助 Vanguard，使用 Ellisys 設計的創新硬件加速協議引擎捕獲 Wi-Fi。對于使用基于軟件的捕獲方法的低性能 Wi-Fi 捕獲工具（例如，幾乎可以在任何計算機上完成的捕獲），捕獲過程是在涉及處理器的情況下完成的。這種方法可能會限制捕獲的速度和計時準確性 – 當處理器與傳入流不匹配時，數據包可能會丟失。借助 Vanguard 專門設計的協議引擎，捕獲是直接驅動的，不依賴于處理器，以保證吞吐量并最大限度地減少延遲。

802.15.4 WPAN 的全通道捕獲

IEEE 802.15.4 是一種技術標準，它為 Thread、Zigbee、6LoWPAN 和 RF4CE 等高級協議網絡規范提供較低層支持。這種低速率無線個人局域網 （LR-WPAN） 技術越來越多地用于同樣采用藍牙和/或 Wi-Fi 的設備、模塊和 SoC。

Bluetooth Vanguard 捕獲 2.4GHz 頻段使用的所有 16 個 WPAN 通道，包括相關的射頻特性，所有這些都與分析儀捕獲的所有其他流量流精確同步。

了解共存問題

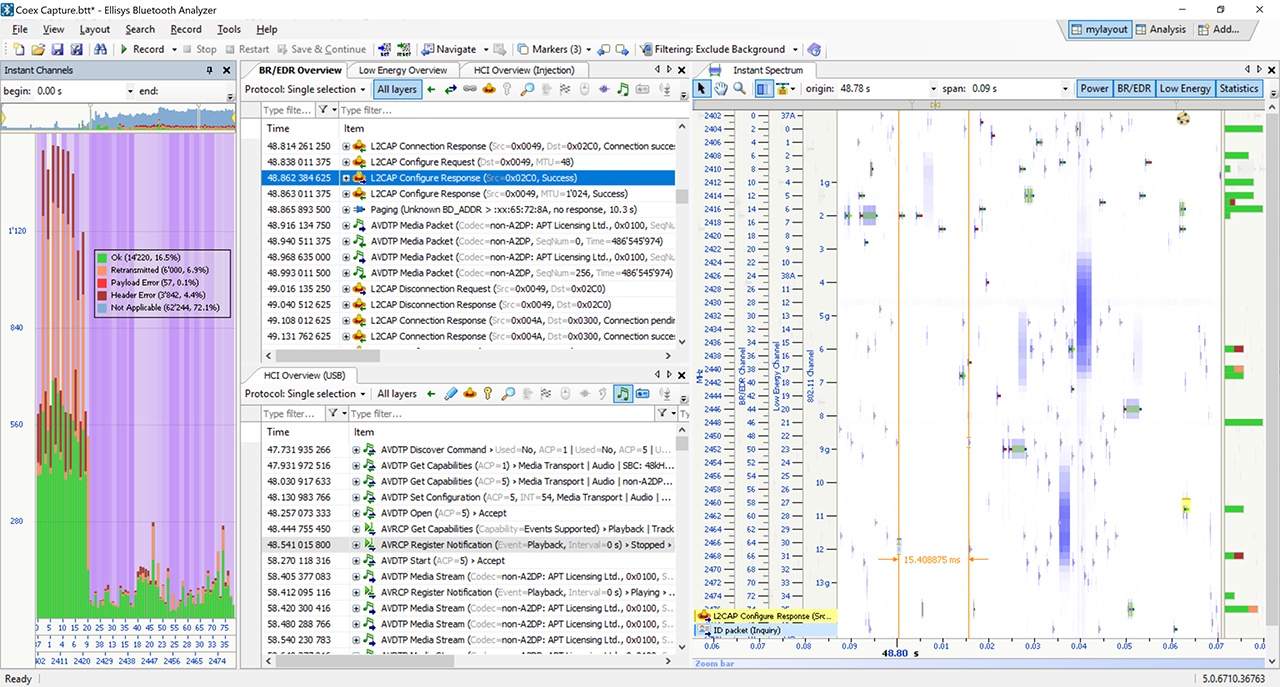

Wi-Fi 和 WPAN 是藍牙通信的常見干擾源，因為這些標準使用的大部分頻譜與藍牙使用的頻譜相同。為了正確描述這些爭用，Vanguard 提供了 Wi-Fi 802.11a/b/g/n/AC 3x3 和 WPAN 的捕獲，與所有其他支持的有線和無線傳輸精確同步。

了解干擾源和相關硬件和堆棧行為、藍牙設備如何嘗試避免這些干擾，以及這些干擾對藍牙性能和互作性的負面影響，是許多藍牙工程師的一項重要任務。

此外，Wi-Fi、WPAN 和藍牙通常共存在單個芯片上，這種設計方法帶來了巨大的測試和作挑戰。Vanguard 具有各種創新功能，旨在使工程師能夠應對這些挑戰。了解 Wi-Fi 傳輸?shù)臅r序、這些傳輸相對于藍牙數據包或有線接口（如 HCI 或離散邏輯輸入）的時序、這些傳輸?shù)墓β仕揭约皵?shù)據包詳細信息，對于確保無線電正確共存的一般任務非常重要。

藍牙 Mesh 網絡

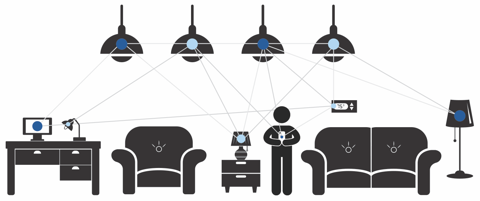

藍牙網狀網絡規范定義了使用藍牙 LE 無線技術的大規模多對多網絡的廣泛設備和系統要求。藍牙網狀網絡可以通過使用消息中繼方法大大增加藍牙通信的范圍，并且由于不需要中央路由器或計算機，因此部署起來并不復雜且成本低廉。

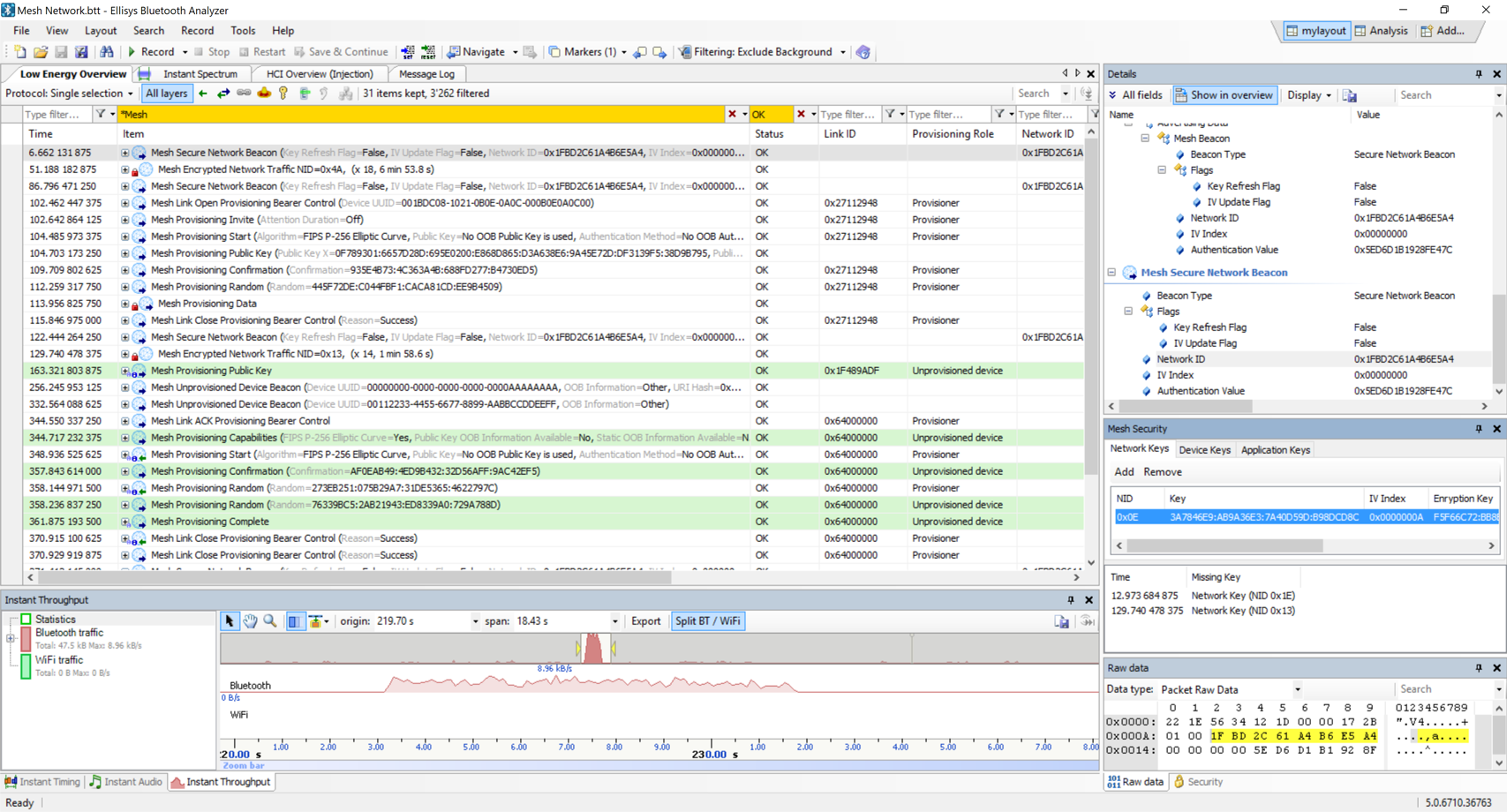

Bluetooth Vanguard 支持網狀網絡功能的捕獲、解碼和解密，包括各種特定于網狀網絡的安全機制和協議。

新興功能支持

可重構藍牙分析儀是 Ellisys 的一項創新。所有 Ellisys 藍牙分析儀系統都可以通過軟件更新重新配置。Ellisys 與世界各地的無線電開發人員以及參與概述新藍牙功能和規格的各種技術團隊保持著密切的關系。這種方法允許在概念階段添加新功能，早在這些功能在藍牙規范的公開版本中成為標準化之前。這對藍牙無線電開發人員和整個藍牙開發人員生態系統來說都是一個巨大的優勢，因為無線電開發人員可以在他們致力于開發芯片之前測試新功能，從而大大減少在旋轉后重新設計或在市場上發現問題的機會。這也提高了一般藍牙無線電開發的質量方面，有效地為集成商公司帶來了更好的產品，最終為消費者帶來了更好的產品。

電源和控制選項

Vanguard 方便地為用戶提供了多種系統控制和電源選擇。方便地，用戶可以使用利用以太網供電 （PoE） 的可聯網千兆以太網 （1GbE） 或利用超高速 USB 3.1 Gen 1 （5Gbps） 和 USB 供電的 USB Type-C? 來控制和為 Vanguard 供電。根據需要，用戶還可以使用外部直流電源（提供）來作系統并為其供電。
