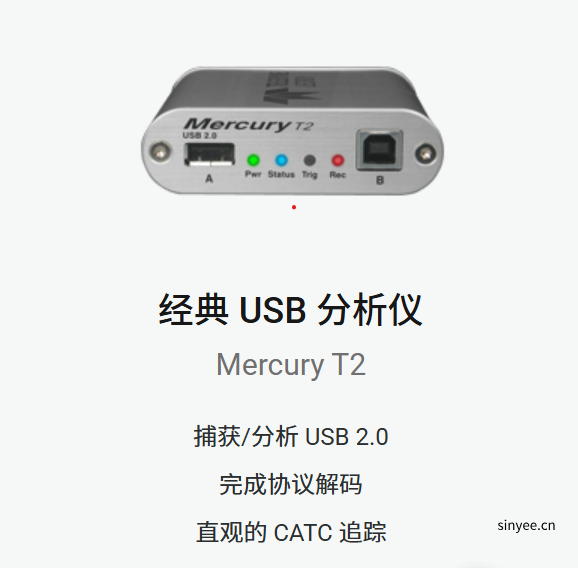

Mercury T2協議分析儀

Mercury T2是業界最小、價格最實惠的基于硬件的USB 2.0協議分析儀，它結合了事實上標準的CATC Trace顯示和強大的分析功能。便攜的Mercury T2由總線供電，可使用任何Windows PC進行控制。Mercury T2具有全面的觸發功能，可提供與Teledyne LeCroy頂級USB分析儀相同的實驗室質量協議分析功能。

USB 設備解碼

全面的 USB 設備類解碼包含在 Mercury T2。

• ?音頻

• 音頻1.0

• 音頻2.0

• ?CDC（通信設備類）

• 直線控制模型

• 抽象控制模型

• 電話控制模型

• 多通道控制模型

• CAPI控制模型

• 以太網網絡控制模型 (EEM)

• 網絡控制模型 (NCM)

• ATM網絡控制模型

• 無線手機控制模型

• 設備管理模型

• 移動直線模型

• 移動寬帶接口模塊 (MBIM)

• OBEX模型

• CDC數據

• WMC

• ?內容安全

• ?HID（人機界面設備）

• 監視器（HID 擴展）

• 物理接口

• 電源（HID 擴展）

• HUT（隱藏）

• 銷售點設備（HID 擴展）

• ?集線器類 USB 2.0

• ?集線器類 USB 3.0

• ?人機交互命令

• ?通用打印機類

• ?互聯網協議

• IP_ET0800

• IPv6

• ?等時

• ?皮克橋

• ?海量存儲

• SCSI/散裝

• UFI/CBI

• ATAPI接口

• RBC

• USB 連接 SCSI (UAS)

• ?智能卡

• CCID

• ICCD

• ?靜態影像課

• PTP

• MTP 類解碼擴展

• ?視頻課

• USB 視頻 1.5 (UVC)

• USB 視頻 1.1

• SC_視頻控制

• SC_視頻流

• SC_VIDEO_INTERFACE_COLLECTION

• ?虛擬UART

• ?無線控制器

• BT HCI & HCI SCO

• UWB

• ?雜類

• 主機線適配器

• 基于電纜的關聯框架 (CBAF)

• 設備線適配器

• 接口關聯描述符

• 紅外線橋

• 個人醫療保健（PHDC）

• ?遠程 NDIS

• ?打印機

• ?測試與量測

• 00 - USB 測試和測量設備

• 01 - 符合 USBTMC 的 USB 測試和測量設備 USB488

• ?USB3 視覺

• USB 視覺事件

• USB 視覺流





這允許用戶在跟蹤中查看上層映射協議事件，從而消除手動解碼設備特定命令的繁瑣過程。 從海量存儲類到通信設備類 (CDC)， Mercury T2 提供最完整的 USB 設備事務解碼。

經濟實惠且便攜

Mobile T2憑借全面的USB 2.0測試和分析功能，在價格方面處于行業領先地位。Mercury T875起價2美元，幾乎可以在任何地方使用，從實驗室環境擴展到USB開發人員的個人工作站。設計團隊中的每一位工程師（硬件、軟件和固件）都會意識到擁有一臺個人分析儀以滿足他們的個人需求所帶來的好處。

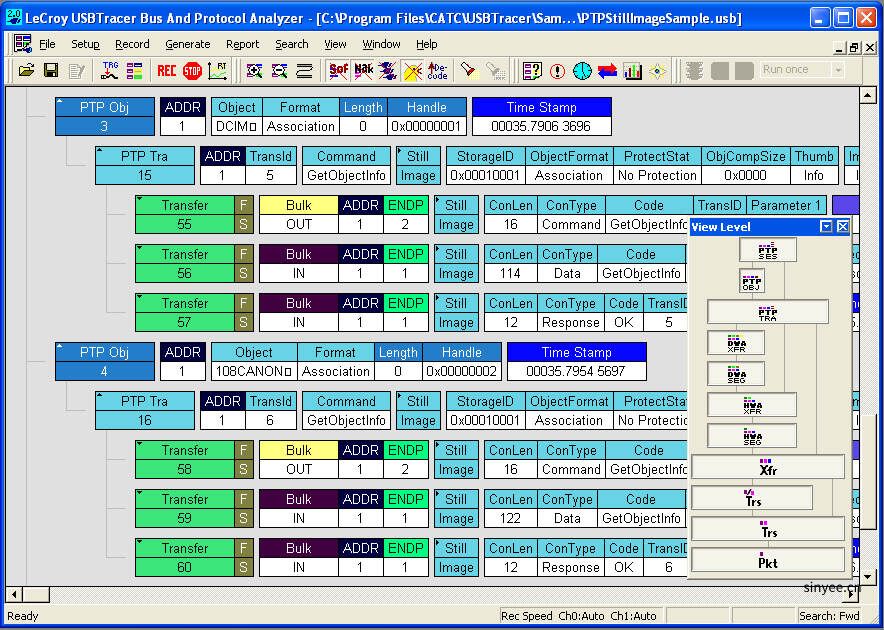

查看和了解 USB 協議

Mercury T2系統采用業界領先的CATC Trace專業分析軟件，提供易于使用的顯示器，以圖形方式解碼邏輯協議事件。使用標準版或高級版，可以擴展所有協議級別，以顯示底層事務和數據包。

主要功能

• ?CATC Trace分析軟件 - 更快地解釋和調試 USB 流量

• ?攜帶方便 -通過總線供電的分析儀可與任何基于 Windows 的 PC 配合使用

• ?自動檢測 USB 2.0 速度 - 自動檢測低速、全速和高速連接

• ?OTG (On-The-Go) 支持 - 記錄和分析 HNP 和 SRP，包括捕獲 VBus 和數據線脈沖

• ?256 MB 記錄容量 – 通過過濾和實時數據截斷進一步擴展捕獲窗口

• ?Spool-to-Disk模式 - 使用 spool-to-disk 捕獲數小時甚至數天的記錄

• ?非侵入式高阻抗探頭 - 為被測設備保留真實世界的信號和時序條件

• ?高級觸發 - 隔離重要流量、特定錯誤或數據模式

• ?廣泛的解碼 - 大容量存儲、藍牙 HCI、集線器、PTP/靜止圖像、打印機、人機接口設備 (HID)、音頻和通信

• ?實時統計 - 即使沒有記錄跟蹤，也可以查看發生的總線流量

• ?硬件過濾 - 自動從跟蹤中排除非必要和冗余數據包

• ?智能報告 - 快速識別和跟蹤錯誤率、異?？偩€或時序條件

• ?精密的查看 – 提供 USB 協議的完整 Packet、Transaction 和 Transfer 層視圖


•


非侵入式分析硬件

Mercury T2在設計上完全被動，保留了真實的信號，并提供了100%正確的總線通信表現。Mercury具有高阻抗、非侵入式探頭，嚴格充當“嗅探器”，不會重新計時或影響主機和設備之間的信號振幅。256MB的物理數據記錄內存可以通過過濾和數據截斷進行擴展。

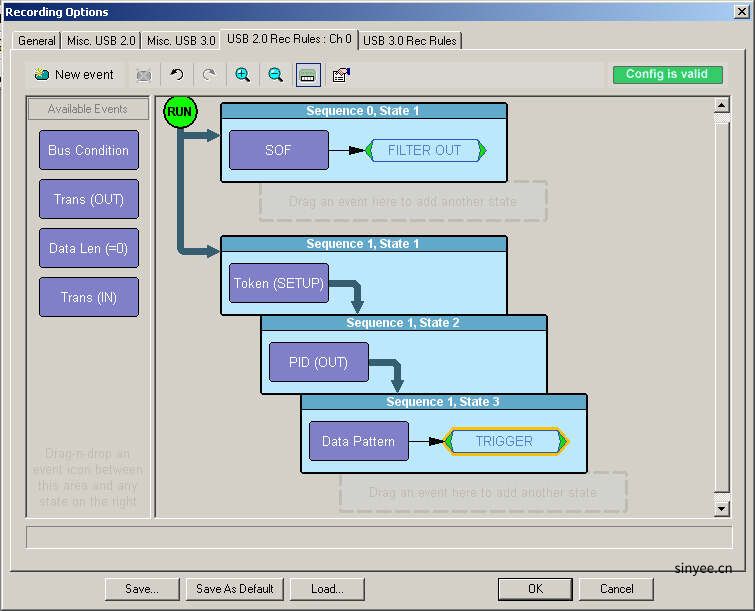

實時觸發

通過實時觸發隔離特定協議事件對于捕獲間歇性問題至關重要。 這 Mercury T2 通過對 PID 類型、數據模式、標準請求、錯誤和總線事件的拖放選擇提供復雜的觸發。 這 Mercury 提供 14 個協議錯誤觸發器，自動檢測幾個額外的捕獲后錯誤。 在特定總線條件發生時觸發和精確定位的能力可以節省測試和調試的時間。

精密定時測量

CATC跟蹤軟件包括一個持久計時顯示器，可在事件之間提供一鍵測量。帶寬計算器為任何范圍的數據包提供完整的總線利用率指標。

快速找到問題

Teledyne LeCroy 的 USB 軟件提供了多種機制來測量和報告 USB 流量。 總線利用率圖表數據、數據包長度和設備的總線使用情況。 使用流量摘要窗口，用戶可以一目了然地評估統計報告或?qū)Ш降絾蝹€數據包。

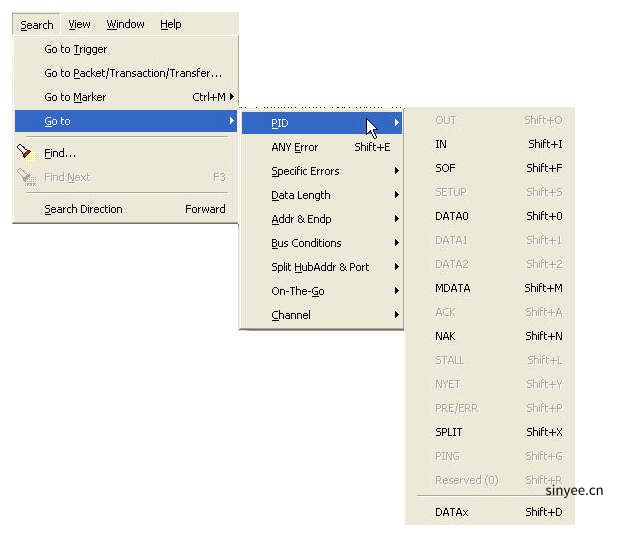

零時間搜索

強大的搜索和報告選項允許用戶快速導航到跟蹤文件中的特定數據包、錯誤和任何數據類型。CATC Trace還支持篩選和隱藏命令，以從Trace中刪除不相關的數據，從而實現高效查看。
