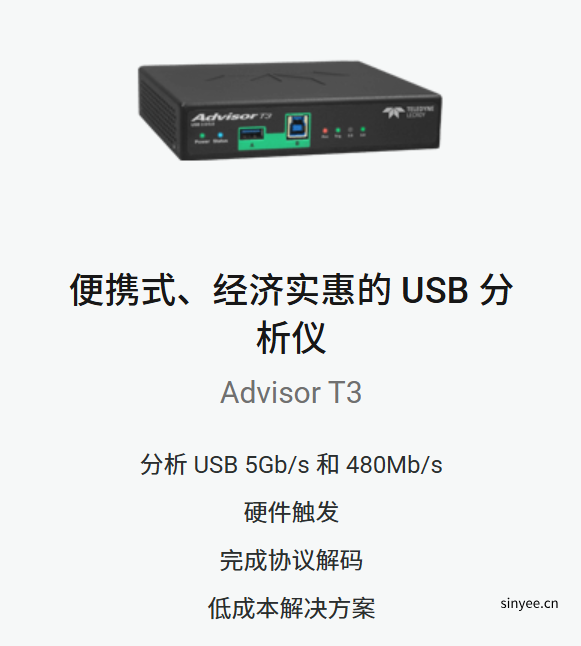

Advisor T3 基于 Teledyne LeCroy 的 Voyager 分析儀平臺，具有快速信號鎖定和強大的 5Gbps 記錄精度。Advisor 設計用于主機和設備之間，提供USB 2.0或USB 3.2通信的無損捕獲。每個事件都帶有時間戳，包括邏輯狀態變化和 LFPS 信號。憑借其智能終止檢測模式，Advisor 無縫捕獲設備之間的帶內復位和熱插拔行為。

硬件觸發

當以 5Gbps 信號速率運行時，基于硬件的事件觸發對于精確定位協議事件至關重要。對于Advisor T3，可以在最低級別指定觸發，包括總線狀態、有序集（U0、SKP 等）、數據包類型或頭字段（突發結束、數據包掛起等）。Advisor 分析器還可以通過丟棄 SKP、空閑和訓練序列等冗余模式，實時過濾緩沖區中不需要的信息。

緊湊方便

該 Advisor其獨特的小巧外形適合任何公文包，但擁有 2GB 的錄制存儲。該系統還提供從線軸到磁盤的捕獲，使其非常適合測試軟件驅動程序或分析系統性能。與所有 Teledyne LeCroy 分析儀一樣， Advisor 具有可現場升級的固件，允許系統隨著規范的發展而發展。

第六代分析軟件

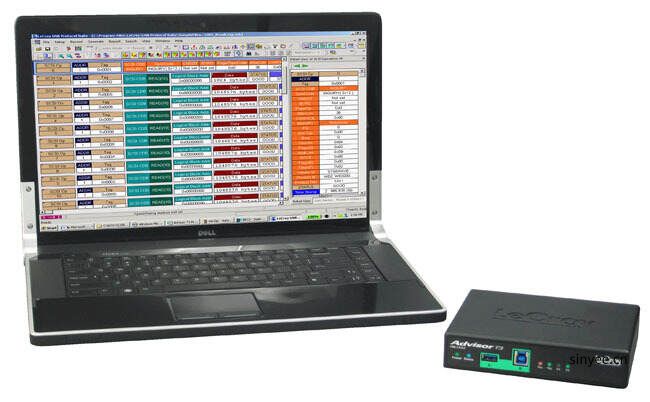

Advisor T3 提供了許多與 Voyager 系統相同的功能，包括非常著名的 CATC Trace，它已成為 USB 2.0協議分析的行業事實標準。這種直觀的分層顯示可以展開以顯示數據包級別的事件或折疊以顯示完整的傳輸。包括一個全面的工具集，允許從跟蹤中單獨搜索、分組或過濾流量。

主要功能

• ?CATC跟蹤分析軟件系統-展開/折疊傳輸以快速解釋 USB 通信

• ?2GB 錄制容量-捕獲長時間的錄制以進行分析和解決問題

• ?原始位記錄 / 10 位錯誤檢測-查看低級別的10位符號并將其關聯到高級數據包結構

• ?完全支持 SSC 和數據加擾-快速鎖定和準確捕獲 5Gbps 信號

• ?硬件觸發-觸發2.0或3.0協議事件以隔離重要流量、特定錯誤或數據模式

• ?全類解碼- SCSI 大容量存儲、3.0集線器、PTP/靜止圖像、打印機、PictBridge、媒體傳輸協議 (MTP) 和所有流行的 USB 設備類別。

• ?硬件過濾-自動排除非必要和冗余符號，包括空閑、TS1、TS2、SKP 和 LFPS 序列。

• ?智能報告-自動報告事件指標并標記超過20個常見的 USB 協議錯誤。LTSSM 視圖提供了跟蹤中出現的邏輯鏈路狀態的圖形模型

• ?精密的查看-查看 TLP 消息和標頭，以及 USB 協議的邏輯事務和傳輸層

• ?外部觸發輸入/輸出-外部觸發器和同步電纜（單獨出售）允許多個之間的同步記錄 Advisors，或 Advisor 和 Voyager.

• ?12 個月硬件保修- 通過行業領先的支持和保修保護您的投資

USB 設備解碼

Advisor T3 軟件將使用每個端點在枚舉期間報告的數據自動分配設備類解碼。還可以從下拉菜單中手動分配解碼，為 USB 設備類型提供無與倫比的支持。完全支持 USB OTG 規范以及視頻類2.0、大容量存儲和 USB 連接 SCSI (UAS) 協議。

原始調試能力

Advisor T3 包括 Link Tracker 顯示，它可以捕獲每個轉換并按時間順序顯示原始10位數據模式，時間分辨率為 2ns。旨在協助低級調試，包括訓練序列和數據包間符號在內的所有有序集都可以以10位、8位、加擾和未加擾的十六進制格式顯示。與吞下10位符號錯誤的基于 Pipe-PHY 的分析器不同，Advisor T3 顯示格式錯誤的數據包、幀錯誤和無效代碼，以允許對鏈路問題進行明確的分析。

快速找到問題

流量摘要提供跟蹤中 USB 2.0和3.2事件的事件指標。帶寬計算器自動為跟蹤中的每個端點生成性能指標?？偩€利用率報告以直方圖格式繪制數據包長度、設備總線使用情況和吞吐量。

靈活且可升級

Advisor T3 Basic 型號是業內價格最低的 USB 3.2分析儀。USB 標準版為2.0/3.0添加了更多觸發功能。Advisor T3 還提供可升級到3.2的僅 USB2.0型號。
