Voyager M4x USB協議分析儀
型號：Voyager M4x
強大的協議分析儀
USB4 & USB 3 2
技術優勢：USB4, Thunderbolt
版本：4.0和3.2
鏈接率：5Gb/s 至 40Gb/s
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
概述
Teledyne LeCroy 的傳奇 Voyager 分析儀平臺提供更準確和可靠的捕獲 USB 3.2, USB4 和 Thunderbolt 3 & 4 協議可快速調試、分析和解決問題。利用 Teledyne LeCroy 的尖端 TAP4 探針技術和強大的分析軟件， Voyager M4x 是終極的一體化測試解決方案 USB4.
更高的準確性
這款 Voyager M4x 采用保真度很高的探頭設計，在全速測試設備時提供更高的可靠性 USB4 Gen3x2（40Gb/s 總計）速度。M4x 設計為內聯于主機和集線器之間，可非侵入式地記錄所有 USB Type-C 信號，包括 3.2 / USB4 /TBT3/TBT4 數據、邊帶和 CC (PD) 消息。熱插拔任意組合 USB4 主機和集線器以及 Voyager 系統將記錄邊帶發現和速率協商序列，并鎖定在指定的速率。全面支持捕獲 USB 3.2 通過 Type-C 的綁定流量（20 Gb/s 聚合）也滿足了以超高速為目標的開發人員的關鍵需求 USB 3.2 領域廣泛應用，提供了卓越的解決方案。
分析軟件
- Voyager 利用傳奇的 CATC Trace - 行業事實上的標準顯示，并在單個視圖中顯示所有標記和交錯的數據包。 來自邏輯的流量 USB4 和邊帶信道可以單獨過濾、搜索或從跟蹤中導出。傳輸級別可以展開和折疊以顯示包括所有有序集和控制數據包的邏輯層。在線時，它將記錄和顯示所有寄存器讀寫，以提供路由器和路徑配置空間的清晰圖像。HopID 窗口允許根據 HopID 和協議定義函數 (PDF) 精確隱藏流量。隔離特定路徑上的流量可為網絡內每個 PCIe、USB 或 DP 適配器提供完整配置序列的連貫圖像。
錯誤檢測
Teledyne Lecroy Voyager 可以檢測并標記真實的 USB4, USB 3.2 和 PD 協議錯誤。 在較低層，訓練序列、SCR 內容和 CRC 值會自動檢查錯誤。 配置數據包定時與許多一起被驗證 USB 3.2 / USB4 邏輯層時序要求。
USB4 隧道交通
對于隧道 PCI Express，數據鏈路層數據包 (DLLP) 和事務層事件經過解碼，允許用戶查看地址和請求者 ID 等關鍵字段。捕獲隧道 DisplayPort 時，AUX 消息與視頻主數據流分離，以便于解釋。隧道 USB 數據包的所有字段均經過完全解碼。更高層的 USB 事件可以導出到標準 USB 跟蹤，并經過完全解碼，包括所有設備類流量。
導出至視頻和 PCIe 協議軟件
對于全面的隧道解碼， Voyager M4x 允許將隧道流量即時導出到功能齊全的視頻協議套件和 PCIe 協議套件應用程序。這些應用程序功能齊全，由 Teledyne LeCroy 的視頻和 PCIe 團隊開發，包含大量分析和調試工具（可作為免費軟件下載）。
主要功能
?捕獲/分析 USB4 包括 PD 和 SBU 流量 - 查看端到端主機、集線器和設備操作
?集成分析儀/模擬訓練器 - 多功能系統同時生成和捕獲 USB4 協議流量
?USB Type-C & PD 分析儀 - 捕獲 Type-C 和 Power Delivery 協議消息和狀態變化
?CATC Trace分析軟件 - 展開/折疊傳輸層以更快地解釋 USB 流量
?TAP4? 探測 - 經驗證的模擬前端架構，提供最真實的開機鏈路訓練畫面
?高達 32GB 的錄制容量 -捕獲長時間的錄制以進行分析和解決問題
?通過 HopID 過濾隱藏/顯示流量 可以輕松地將分析重點放在特定路徑/功能上
?檢測無數 USB4 鏈接和協議錯誤 - 檢測并標記關鍵鏈路和時序錯誤
?外部觸發輸入/輸出 - 使用 Voyager 識別任何數據包并切換示波器或邏輯分析器（通過 SMA 連接器）
?級聯多臺分析儀 - 跨多個分析儀同步記錄，包括傳統 USB 3.x Voyager 系統
?硬件觸發 - 觸發 USB4 用于隔離重要流量、特定錯誤或數據模式的協議事件
?支持以太網或USB 3.0接口上傳數據 - 通過以太網 的 600Mbps 持續傳輸速率提供對捕獲數據的即時訪問

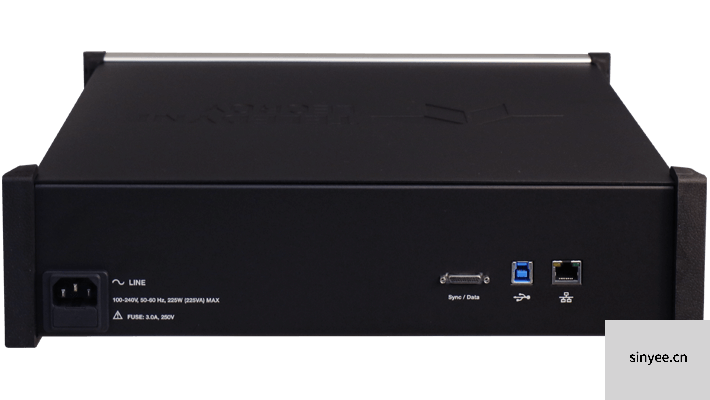

靈活的硬件
前端 Voyager 分析儀功能 USB4 額定連接器，支持全 40Gb/s 數據速率，可同時無損地捕獲來自所有活動鏈路的流量。 這 Voyager M4x 平臺包括 32GB 的記錄內存以及 USB 3.0 和千兆以太網鏈路，用于將記錄的流量上傳到主機 PC。 這 Voyager 完全兼容有源和無源電纜環境。 現場可升級固件可確保未來支持新功能或更改 USB 規范。
合規選項
- Voyager M4x 為 USB 合規性測試提供廣泛支持，包括 USB Type-C、PD（僅限 SPR）、 USB4, USB 3.2 鏈路層和 DP Alt-Mode。利用 Teledyne LeCroy 的 Voyager 測試器功能，Compliance Suite 是一款自動化應用程序，利用仿真腳本模擬 USB、PD 和 Type-C 鏈路行為。測試器用于像真實設備一樣發起和響應 USB 和 PD 命令，同時分析 DUT 的響應。它直接通過 Type-C 電纜進行通信，記錄和分析每個協議交換以確定正確的行為。對于 Type-C 和 PD 合規性，測試器利用全面的高級命令庫來模擬 Type-C 源、接收器和 DRP 行為。
- Voyager M4x 提供獨家支持 USB 3.2 10Gps 和 20Gbps 鏈路層測試。 也是表演的基礎 USB4 協議和邏輯層一致性。 唯一能夠測試的解決方案 USB4 和 USB 3.2 鏈路層，每個合規性選項單獨出售，允許用戶根據需要擴展測試。
?符合 USB Power Delivery 2.0 和 3.2 標準
?USB Type-C 功能驗證
?USB 3.2 Gen-1 和 Gen-2 鏈路層合規性（5Gbps 和 10Gbps）
?USB 3.2 Gen-1x2 (IOGbps) 和 Gen-2x2 (20Gbps) 鏈路層合規性
?USB4 合規許可證
