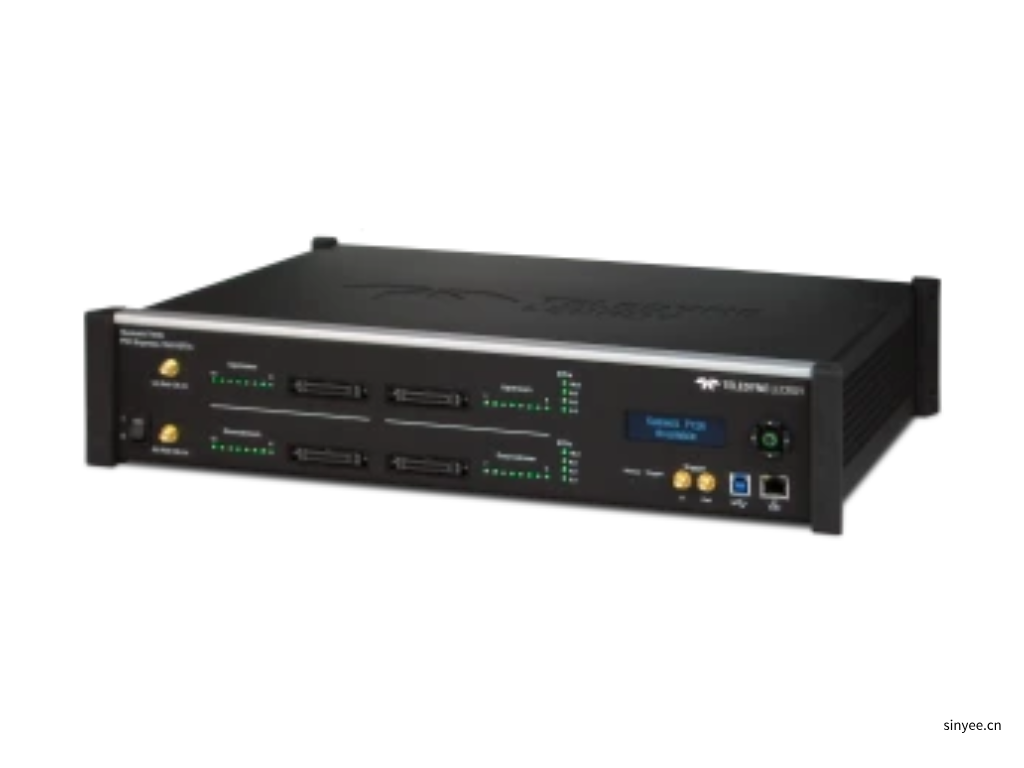

Summit? T416 分析儀是計算機行業首款高速 PCIe 4.0 協議分析儀，可應對最高 16GT/s 和最高 x16 通道寬度協議分析的挑戰。 許多 PCIe 4.0 產品設計已經在使用 PCIe 4.0 規范進行。 公司目前正在與 Teledyne LeCroy 合作 Summit 用于 PCIe 416 的 Z4.0 協議練習器在部署 PCIe 4.0 時用于滿足其測試需求的主機系統仿真。 協議分析器和練習器的這種組合使 Teledyne LeCroy 成為 PCIe Gen 4 協議測試和開發工具的唯一供應商。為系統板上的 CEM 或其他外形規格插座提供協議分析器連接的高速內插器仍將繼續成為主要供應商將 PCIe 流量捕獲到協議分析器中的方法。

PCIe 4.0 技術

PCIe 4.0技術通過提高數據比特率（3.0 GT/s變?yōu)? GT/s）的組合實現了PCIe 16標準的兩倍有效數據吞吐率，PCIe 4.0使用了與PCIe 3.0類似的編碼，這些編碼已被證明對數據傳輸是可靠的。

PCIe 4.0 速度

憑借對 PCI Express 規范 4.0 的支持、2.5、5、8 和 16 GT/s 的數據速率、從 x1 到 x16 的通道寬度（x128通道需要兩臺T416組合）以及完整的 416 GB 跟蹤內存等高級功能， Summit TXNUMX 協議分析器為高級 PCI Express 產品的開發人員和用戶提供無與倫比的功能和靈活性。 Summit TXNUMX 是目前市場上最先進、最精密的 PCI Express 分析儀。

強大的視圖

與其他 Teledyne LeCroy PCI Express 分析儀一樣， Summit T416 利用直觀而強大的 CATC Trace 分析軟件系統，嵌入了對 PCI Express 協議層次結構和復雜性的深刻理解。 多彩、直觀且易于使用的圖形顯示使您能夠快速捕獲和驗證 PCI Express 產品設計。 所有 Teledyne LeCroy PCI Express 協議分析儀都采用高阻抗、非侵入式探測技術，從而允許完全不變的數據傳遞。

鏈路調整

除了全套高級硬件和軟件功能外， Summit T416 提供用戶便利和分析功能，例如支持“通道調配”，允許電路板開發人員以非標準順序布置帶有通道的中間總線探針焊盤，從而簡化電路板的設計。 在內部 Summit T416 將車道映射回正確的順序并準確顯示嵌入的公交車流量。 其他軟件功能包括增強的錯誤檢查以自動識別其他錯誤類型、更緊湊的跟蹤文件允許更快地分析跟蹤數據，以及選擇簡化或高級模式來設置跟蹤記錄選項。

Bit級抓取

原始記錄模式 Bit Tracer 允許在字節通過鏈路時對其進行記錄，從而允許調試 PHY 層問題并將邏輯分析儀格式的特性與協議分析儀格式相結合。 新的自動感知鏈路功能可監控不同通道寬度的設備之間的協商，并且分叉鏈路支持將多鏈路 PCI Express 操作重新組合成更窄的鏈路。

支持局域網

Summit T416 還支持以太網 LAN 端口作為標準功能。 通過 LAN 連接，工程師可以遠程操作系統（例如，在他們的桌面系統上安裝客戶端軟件，并控制在遠程實驗室中運行的分析儀）。 此外，多位協同工作的工程師可以分時使用一臺分析儀，從而減少每位工程師對額外分析儀的需求，并提高產品的成本效益。

可在任何 PCIe 環境中調試

通過利用在新興市場協議分析工具方面的多年經驗，Teledyne LeCroy 的 PCI Express 協議分析儀將復雜的功能與實用特性相結合，以加速 PCI Express IP 核、半導體、存儲、圖形、服務器、工作站、網橋和交換機的開發。
