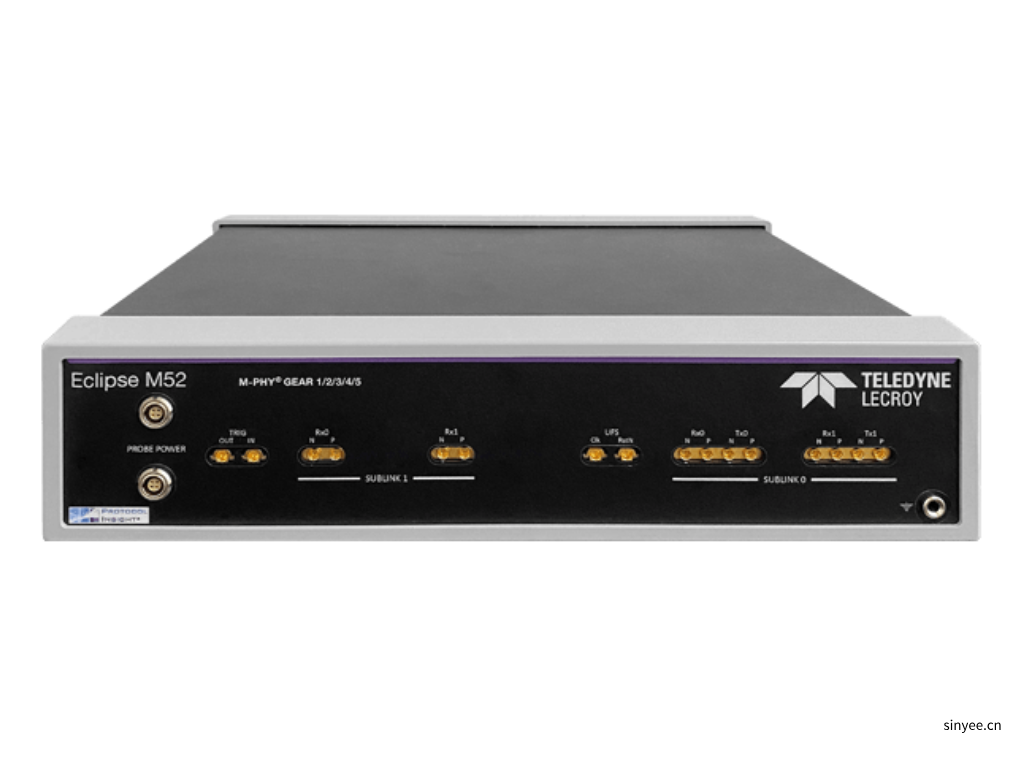

Eclipse M52是工程師和開發人員的下一代工具，他們需要確保采用UniPro/UFS規范的高數據傳輸速度的技術的正確和有效的操作。Eclipse M52, M-PHY Gear 5 UFS 4.0協議分析儀和訓練器，可支持JEDEC UFS 3.1, MIPI UniPro v1.8和M-PHY v4.1 HS-G4，并可升級到最高的JEDEC UFS 4.0, MIPI UniPro v2.0和 M-PHY v5.0 HS-G5。Eclipse M52 提供了獨特的分析能力和一致性測試功能，強化了UFS設計的調試和驗證。

Eclipse MXNUMX 是 Teledyne LeCroy 最新款的UniPro/UFS 協議分析儀和訓練器。 支持MIPI M-PHY? HS-GearXNUMX 規范，速度高達XNUMX Gbps。 Eclipse M 是市面上功能最完整的UniPro/UFS 分析儀/訓練器。 Eclipse M 分析上下行雙方向 UniPro 和 UFS 流量，顯示協議序列和時序分析，以及數據包頭和有效荷載檢查，提供完整的針對 UFS 和 UniPro 設備的協議調試和分析能力。

Eclipse M52支持高達 5Gbps的 HS-Gear23 速度，是工程師和開發人員所需確保使用 M-PHY 高速數據接口，并支持 UniPro/UF S規范的正確工具。Teledyne LeCroy UniPro M系列協議套件提供調試捕獲數據所需的所有視圖。Events 窗口用完整圖像顯示總線上的所有活動，并允許向下展開到底層字節級別。這種獨特的時間序列顯示包括Fillers，Prepare，SYNC，Hibern8，Sleep，Stall和其他 M-PHY 層級數據包。Eclipse 52 中的Trace Validation Expert 系統分析工具是強大的軟件包，可以完成協議分析、遵從性一致性驗證和自動質量測試。

Eclipse M52 分析儀/訓練器的高級功能包括：

? 可從單純的分析儀升級到分析儀/訓練器；

? 跟蹤驗證功能和跟蹤生成器腳本

? 高級觸發

? 預捕獲硬件過濾

? 選配的焊接探頭，可在信號完整性不佳的苛刻測試環境中進行出色探測

? 完整的調試和分析解決方案，包含了激勵和跟蹤驗證專家系統分析功能，

? CTS 測試用例執行

? 壓力、冗余量和極端情況測試

? 使用 Stimulus Builder 腳本創建自定義、用戶定義的測試用例

該 Eclipse M52 Exerciser 可以配置為啟動一致性測試用例，或者用戶也可以創建自己的測試用例以進行全自動測試。

Trace Validation 是 Eclipse M52 最令人興奮的功能。 Trace Validation 使用狀態機邏輯通過算法分析捕獲的記錄文件，無需用戶干預。 它通過分析記錄文件中的數百萬個數據包來識別鏈路上的事務，然后評估完整的協議序列和單個數據包是否符合規范。 Trace Validation 可發現工程師無法發現的問題。

可以配置Eclipse M52 Exerciser來啟動一致性測試用例，然后使用Trace Validation來驗證生成的協議序列和數據包是否符合一致性測試。廣泛的報告和分析工具包括按測試參數(狀態、單個測試或測試規則)的報告，以及按分組特征(如分組編號、字節、速度、鏈路等)的報告，還提供了摘要和完整報告以及通過/不合格報告。訓練器壓力測試可以控制待測系統，并自動執行數十萬個測試。在執行任意數量的循環或“無結果”測試用例之后停止，并用Trace Validation分析測試結果。用戶還可以為完全自動化的測試創建他們自己的測試用例。
