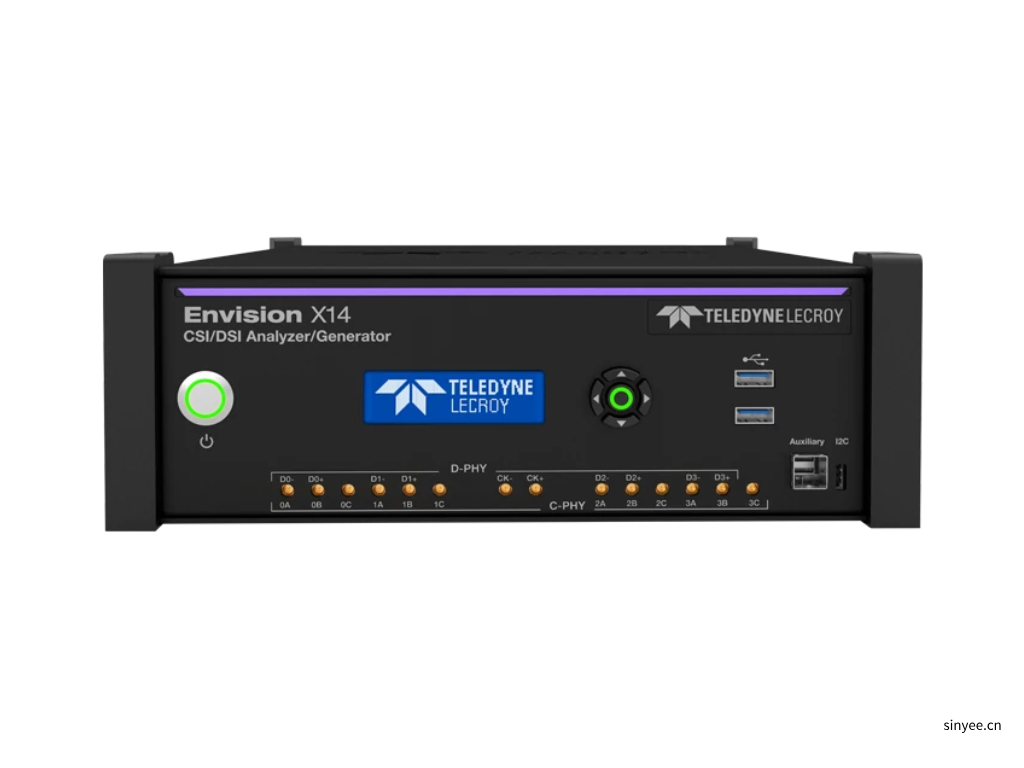

MIPI C-PHY/D-PHY 分析儀和發生器
型號：Envision X14
MIPI 聯盟定義了多個串行 PHY，用于移動和移動影響的環境，如智能手機、汽車、增強和虛擬現實以及物聯網。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
概述
Teledyne LeCroy 的 Envision X14 分析儀和生成器平臺在單一解決方案中提供對 MIPI C-PHY/D-PHY 以及 CSI-2 和 DSI-2 規范的全面支持。
- Envision X14 分析器捕獲實用程序可對 C-PHY 和 D-PHY 層上的 MIPI 相機和顯示協議進行深入分析。 X14 分析儀可以定位為測試 CSI-2 或 DSI-2 流的端點，也可以接入 CSI-2 或 DSI-2 設備與主機之間進行被動監控和分析。 這 Envision X14 通過其豐富的創新功能來確保快速的洞察時間，用于調試分析以及識別和解決難以捉摸的協議錯誤。
- Envision X14 Analyzer 還將為 CSI-2 和 DSI-2 提供集成的 MIPI 一致性測試規范 (CTS) 套件。 該 CTS 套件將提供對所有相機和顯示模式、數據包類型和視頻格式的檢查，包括高速和低功耗模式。
Teledyne LeCroy 的 Envision X14 視頻生成器（“Exerciser”）是一款適用于 MIPI 相機和顯示協議的多功能且靈活的工具。 像 Envision X14 分析儀，練習器提供了一套豐富的創新功能，用于生成 DSI-2 和 CSI-2 數據包、幀和圖像。 這 Envision X14 Examer 可配置為生成具有各種顏色模式、采樣率和幀時序等的 CSI-2 或 DSI-2 圖像和視頻流。
主要功能
以下是該功能和優點的列表 Envision X14 分析器和生成器。
分析儀
來源分析
深度協議捕獲和分析所有數據包類型和數據格式、命令和視頻模式、高速和低功耗讀寫模式以及支持的 DCS。
顯示流壓縮 (DSC)
解碼來自 DSI 主機的傳入 DSC 加密內容，包括解析圖片參數集 (PPS) 元數據參數。
數據率
對于 D-PHY 每個數據通道的 D-PHY 數據傳輸速率為 9.0 Gbps – 可從 1-4 個數據通道擴展。 對于 C-PHY 6.0 GSps 每個數據通道的 C-PHY 數據傳輸速率 – 可從 1-3 個三重奏/數據通道擴展。
被動監控
使用焊接探針被動監控和捕獲設備和主機之間的流量。
協議驗證
PHY 級和協議級事件，包括低功耗、高速突發和讀/寫。
基于事件的捕獲
復雜的基于事件的事務捕獲具有 2.5ns 事件時序分辨率，可進行詳細的自檢和調試。
調試分析
對接收到的數據和錯誤進行調試和分析統計，包括CRC、ECC、SoT和EoT等。
外部觸發輸入/輸出
根據數據包結構或事件觸發外部設備； 從外部設備上的事件觸發捕獲。
一致性測試套件
CSI-2 和 DSI-2 的一致性測試規范 (CTS)，用于根據規范評估您的設備。
發電機（練習器）
MIPI 相機串行接口 (CSI-2) 規格
創建并生成所有數據包類型、數據格式和幀時序。 還生成相機控制接口 (CCI) 響應。
MIPI 顯示串行接口 (DSI-2) 規范
生成各種分辨率和時間的圖像和幀流。
數據率
D-PHY 支持每個數據通道 9.0 Gbps 的數據傳輸速率 - 可從 1-4 個通道擴展。 C-PHY 支持 6Gs/s - 可從 1-3 通道擴展。
詳細協議檢查
PHY 級和協議級事件，包括低功耗和寫入/讀取。
高級觸發
啟動和停止生成協議事件、數據模式和外部觸發器。
外部觸發輸入/輸出

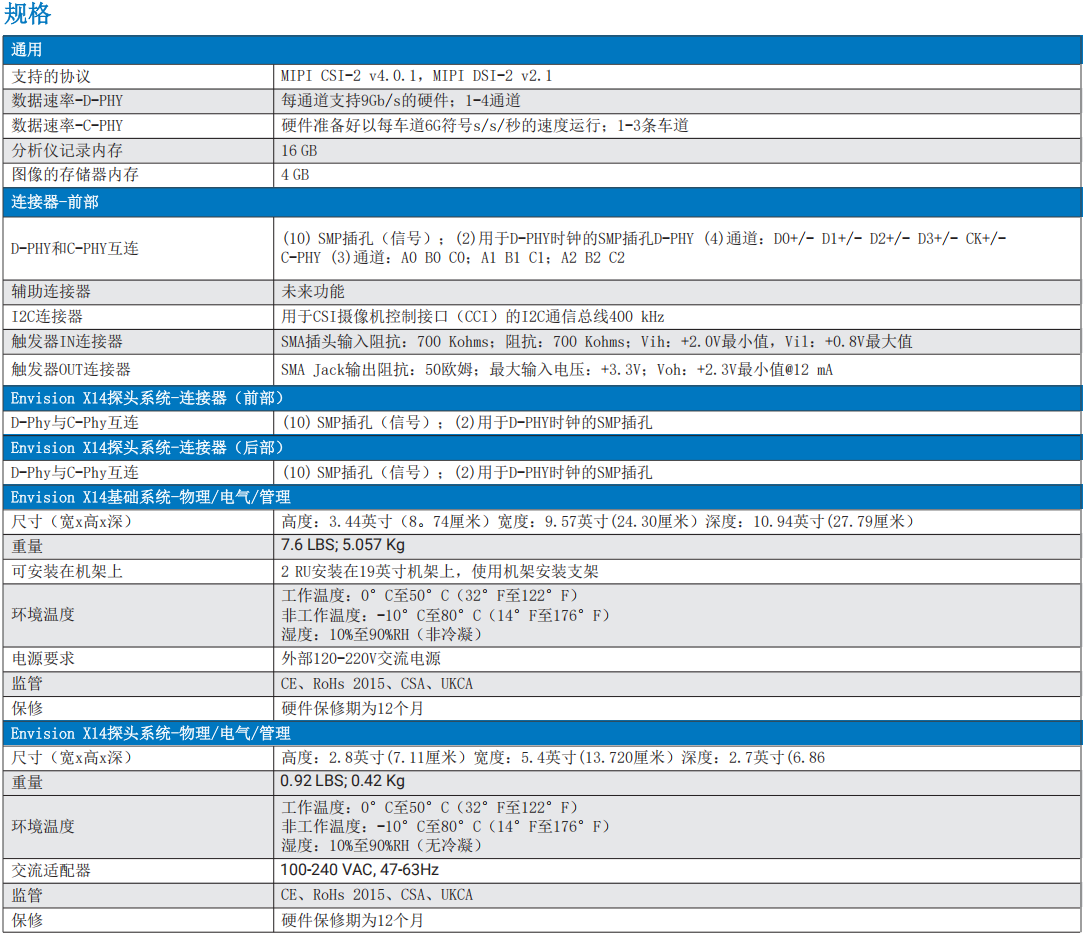

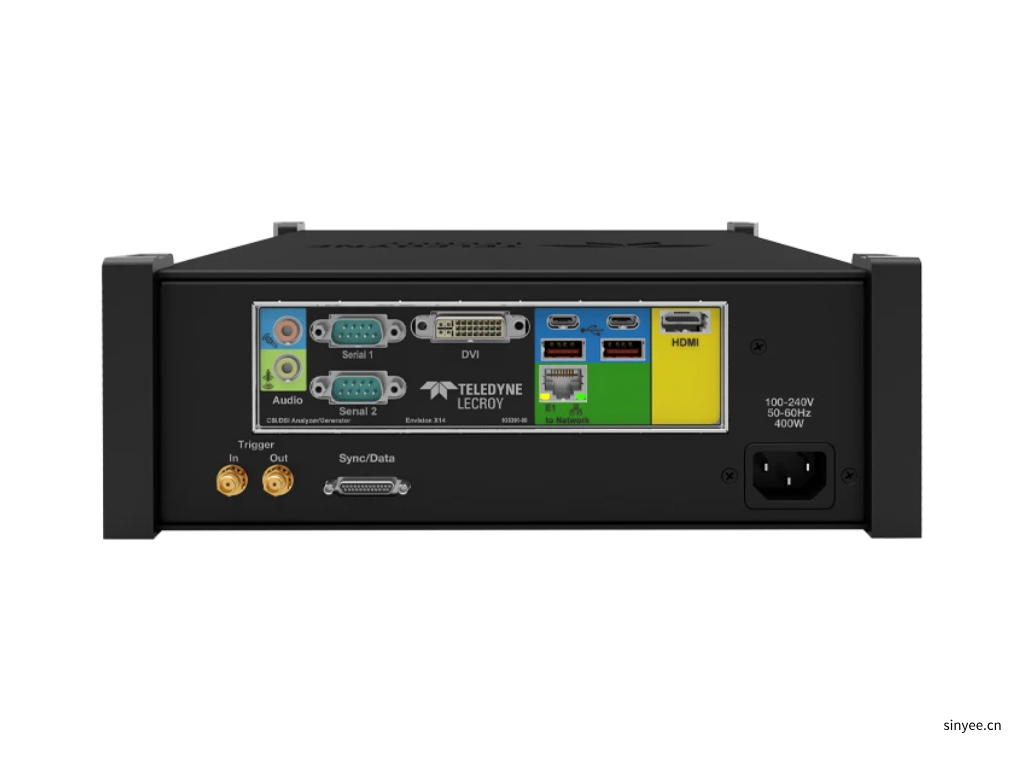

使用 Teledyne LeCroy Envision X14 用于生成任何事件并切換示波器或邏輯分析儀（通過 SMA 連接器）。
