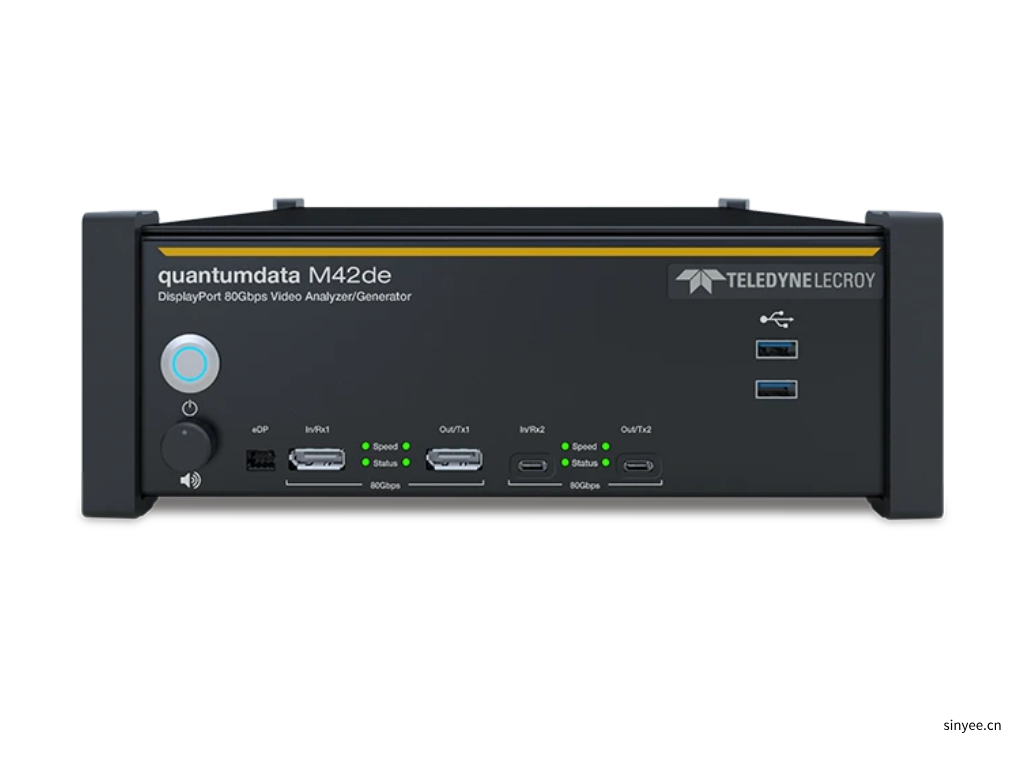

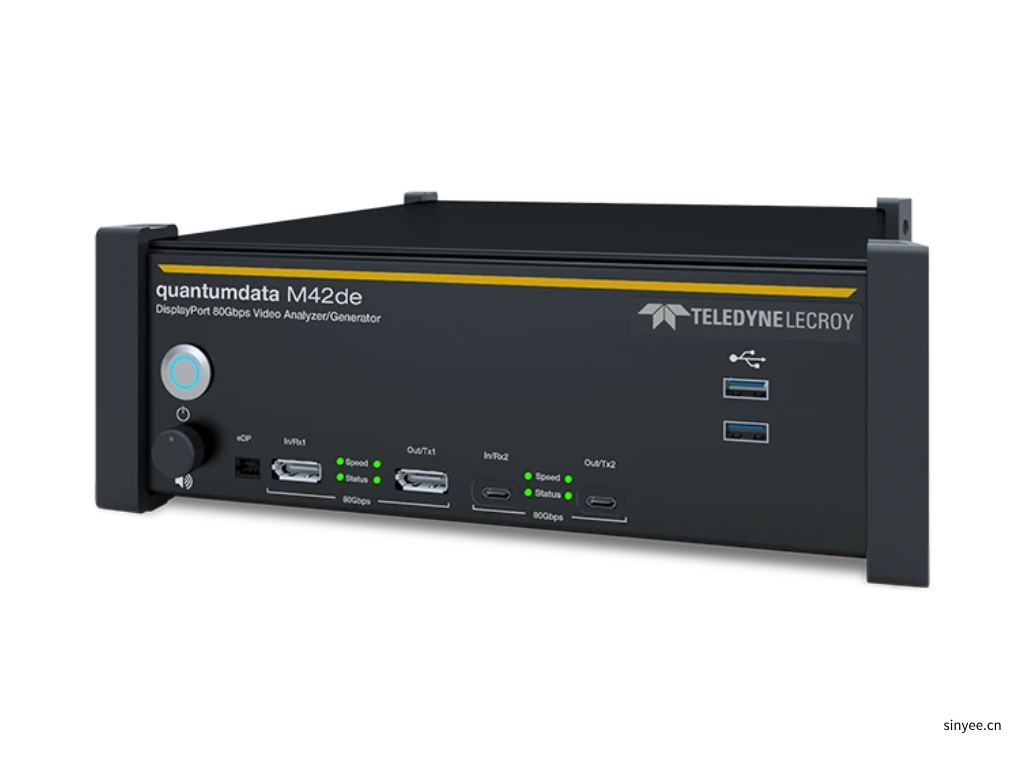

Quantumdata M42de 是一個高度可配置的平臺，用于測試 DP 2.1（和 1.4）源和接收端設備，可以快速查看視頻圖像測試結果，以及包括元數據和 AUX 交互信息在內的主鏈路視頻的完整捕獲。 對于測試半導體開發板、顯示器、擴展塢、集線器、USB-C 適配器、定時器和擴展器來說非常有用。 視頻生成器提供了一個大型的標準視頻時序格式庫和測試模式庫，可輕松驗證下一代顯示器。 用于自動化測試的API 現在可完全用于一致性測試。

M42de 支持通過用戶友好的視頻協議分析軟件生成和分析 DisplayPort 數據流。 M42de 具有嵌入式 CPU（基于 linux），通過連接 HDMI 顯示器和鍵盤/鼠標作為獨立平臺直接運行。 可選的外部筆記本電腦可以直接連接到該裝置（通過 RJ45 LAN 端口）并將分析儀作為遠程 PC 進行控制。 這兩種方法都可以快速訪問最大 8GB 的捕獲視頻log。 無源探頭功能基于 Teledyne LeCroy 的尖端 TAP4? 技術，能夠以全 20 Gb/s 通道速率全面監控兩個 DisplayPort 設備之間的 DisplayPort 主鏈路和 AUX 通道。 對于嵌入式 DisplayPort (eDP) 的開發人員，M42d 提供快速鏈路訓練、備用擾碼器種子、高級鏈路電源管理 (ALPM) 和 Tx 背光控制。

• 配備 USB-C 端口和用于 Tx 和 Rx 功能的全新增強型全尺寸 DisplayPort (DP80) 端口

• 完全支持 10Gb/s、13.5Gb/s 和 20Gb/s 通道速率以及 128b/132b 線路編碼的 UHBR 接收器和源測試

• 支持根據 VESA DP 3 一致性測試規范對 HBR2.1 和 UHBR 信號源、接收器和分布式設備進行廣泛的一致性測試

• 查看來自源設備的傳入視頻和元數據（包括 DSC 壓縮）

• 捕獲和解碼視頻、協議、控制數據包，包括顯示流壓縮 (DSC) 和多數據流傳輸 (MST)

• 自定義視頻信號發生器可以使用大量的格式和圖像庫以 HBR 和 UHBR 通道速率測試顯示器

• 配置鏈路訓練參數以測試顯示器對鏈路訓練的處理情況

• 生成顯示數據流壓縮 (DSC)、選擇圖像并配置音頻和視頻參數

• 查看和編輯 EDID 和 DPCD 寄存器

• 在模擬 DP 1.4 或 DP 2.1 源或接收器時監控 AUX 通道交互事件

• 獨家：TAP4 被動監控模式提供主鏈路和 AUX 通道數據流的可見性，用于調試真實 DP 2.1 設備之間的兼容性問題

• 使用面板重放功能來測試源和接收端設備

• 基于 Python 的自動化 API 允許在無人值守模式下運行一致性和自定義驗證任務

• 在 UHBR 速率下支持 128b/132b 和通道速率和高達 HBR8 的 10b/3b 編碼

• 查看 USB-C DP 交替模式的供電 (PD) 協議協商

• qdPrime? 自動測試各種 DisplayPort 配置

M42de 現在改進了對嵌入式 DisplayPort (eDP) 的支持，包括 ALPM、無 AUX ALPM、交替擾頻器種子和 Tx 背光控制等功能。它在所有 VESA 推薦的 eDP 鏈路速率上都表現出色，是測試源和面板的首選。此外，新的 30 針和 40 針 eDP 適配器簡化了 eDP 1.5a 源和接收器設備與 M42de 平臺的連接，確保了準確性和便利性。

源鏈路層一致性測試

DP 源鏈路層一致性測試選件非常適合在提交給認證測試中心之前預測試支持 HBR3 或 UHBR 的設備。 預測試被認為是確保認證過程順利進行的關鍵步驟。 可選的一致性測試包允許用戶查看詳細結果并幫助查明故障的原因。 AUX 通道traces也在鏈路層測試期間保存，以提供 AUX 交互過程的記錄。

接收端鏈路層和 EDID 一致性測試

DP 接收端 EDID/DisplayID 和鏈路層一致性測試選件完全支持 DP 1.4 認證和不斷增加的 DP 2.1 測試案例。 鏈路層 CTS 測試包涵蓋數十個測試用例和數百個驗證用例，是工程驗證測試工作的基礎。 通過對包括訓練、前向糾錯 (FEC)、電源管理和多字節 AUX 交互在內的關鍵功能進行基本測試，該基礎包是全面測試范圍的基本配置。

LTTPR 源、接收器和定時器一致性測試

Quantumdata M42de 提供鏈路訓練可調物理中繼器 (LTTPR) 一致性的一鍵式自動化測試。 現在，通過對支持 HBR3 和 UHBR 的 DisplayPort 源、接收端和定時器設備進行特定測試，M42de 可以模擬真實的 LTTPR 網絡行為，以驗證源可以在透明和非透明模式下正確配置和鏈接序列。 自動生成簡單的通過/失敗報告并捕獲詳細的 AUX 日志，這對于了解時鐘數據切換階段、均衡或通道間對齊期間的問題非常有價值的。
