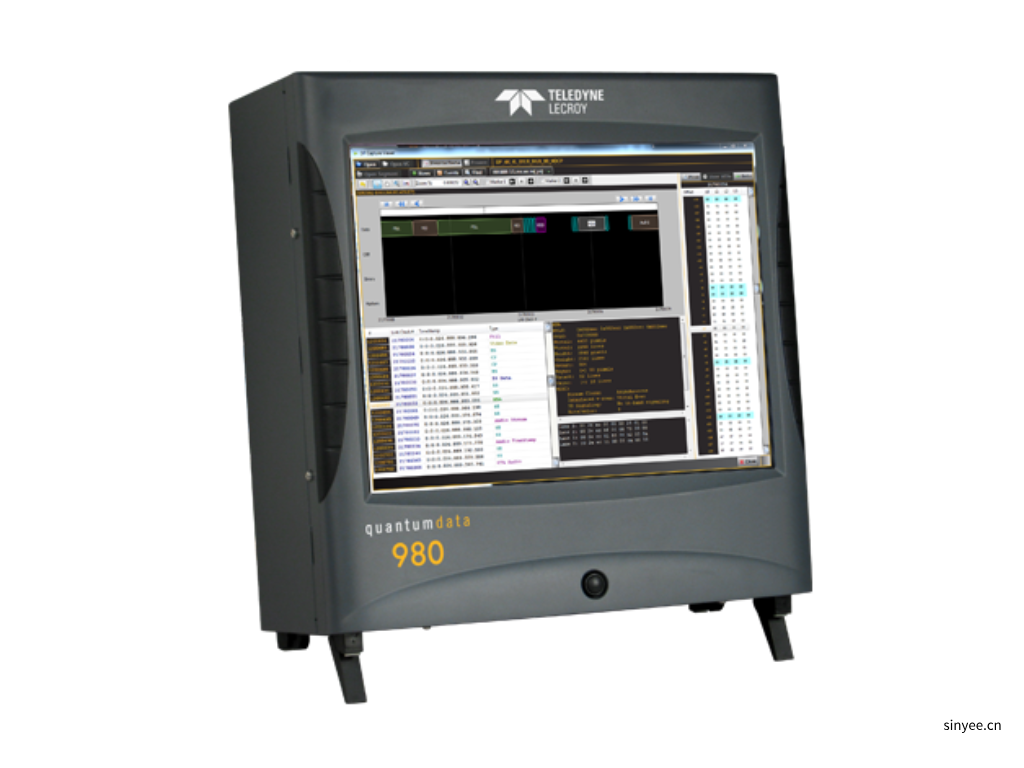

以下是帶有980G HDMI模塊的48設備的特點和優勢。

固定速率鏈路 (FRL) 視頻信號產生

提供必要的深度分析測試功能，以測試您的HDMI 2.1 TMDS或支持FRL功能的源設備的開發。980 48G HDMI模塊描述了接入到設備的TMDS和FRL數據包結構和相關元素。對于FRL，包括描述字符塊結構和超級塊結構。所有FRL包的數據元素都被分配了精確的時間戳。用戶可以查看嵌入式TMDS捕獲和圖像幀，以驗證他們的FRL數據包。支持廣泛的搜索和過濾功能。

固定速率鏈路 (FRL) 視頻信號產生

支持 FRL 流的視頻生成，以高達 8K 的視頻分辨率、高達 12Gb/s 的通道速率和 48Gb/s 的聚合鏈路速率測試支持 FRL 的顯示器。 功能支持自由選擇格式分辨率、幀率、位深度、色度、高動態范圍、測試模式等。

顯示數據流壓縮 (DSC)

支持 FRL 和 DSC 數據流的視頻生成和視頻分析，以高達 8K 的視頻分辨率、高達 12Gb/s 的通道速率和 48Gb/s 的總鏈路速率測試 FRL、支持 DSC 的源和顯示器。 運行 DSC 接收器一致性測試所需的測試圖像和格式已提前存儲好，以便快速生產視頻信號。 這些預緩存的 DSC 格式和圖像也可用于功能性測試。

杜比認證測試設備

“測試設備已獲得杜比實驗室 (Dolby Labs, Inc.) 批準?！?用于 HDMI 和 eARC 杜比音頻生成和分析，包括 Source Led 測試。

鏈接訓練

根據 HDMI 2.1 規范中定義的鏈路訓練狀態，通過 EDID 和 SCDC 寄存器事務支持作為源（視頻生成器）或接收器（協議分析器）的鏈路訓練。 通過監控輔助通道分析器 (ACA) 中的鏈路訓練交互過程，以顯示 SCDC 在 DDC 通道上的讀取和寫入。

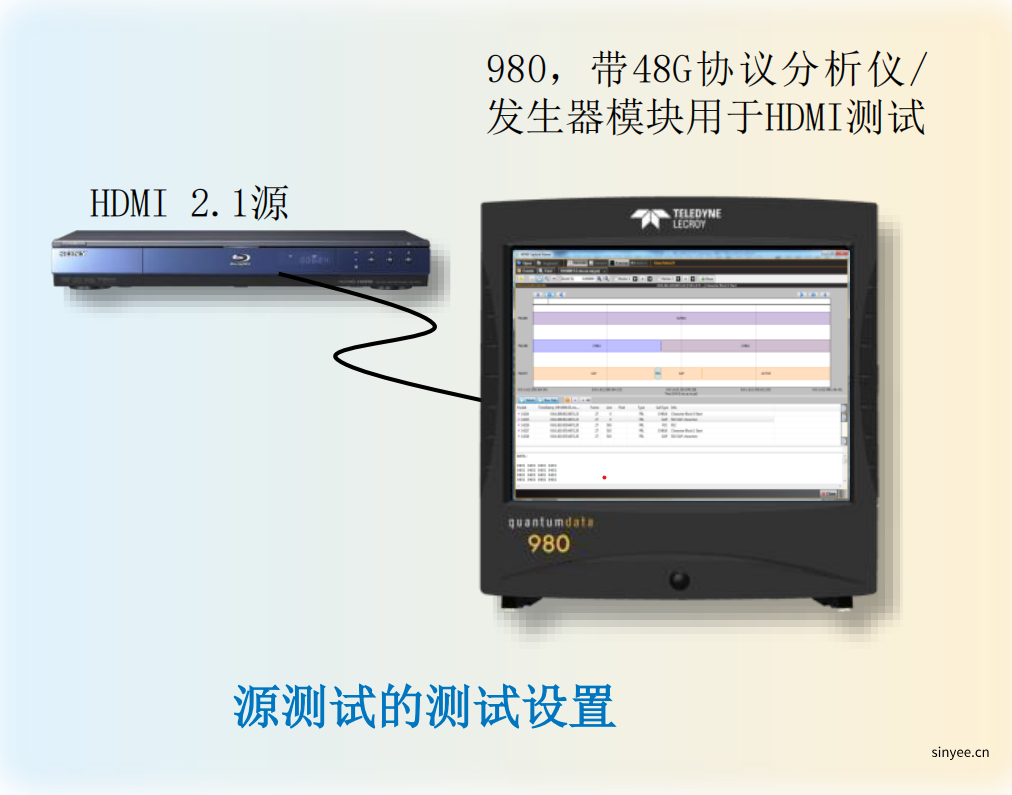

固定速率鏈路 (FRL) 源一致性測試

在支持固定速率鏈路的源設備上運行合規性測試。 測試套件包括Protocol、Link Training、Video Encoding、Video Timing、Audio、InfoFrame、EDID等。

固定速率鏈路 (FRL) 接收器一致性測試

在支持固定速率鏈路的接收器設備上運行合規性測試。 測試套件包括字符錯誤檢測、Reed Solomon、視頻解碼、視頻定時、音頻、InfoFrame、EDID 等。

顯示流壓縮 (DSC) 接收器一致性測試

在支持顯示流壓縮 (DSC) 的接收器設備上運行一致性（合規性）測試。

顯示流壓縮 (DSC) 源一致性測試

在支持顯示流壓縮 (DSC) 的源設備上運行一致性（合規性）測試。

前向糾錯

在SCDC的Reed Solomon Corrections Counter寄存器中報告通道誤差數量和Reed Solomon Corrections Count。

質量管理系統VRR

支持在顯示器上運行 QMS 測試的能力。

增強型音頻回傳通道 (eARC) Tx 功能測試

在 eARC 共模數據通道上提供 eARC Tx 功能的仿真。支持發現和斷開連接、復位、狀態和功能數據結構。 支持差分模式的功能測試，使用戶能夠使用 990 的內部正弦波發生器注入音頻以通過 eARC 通道傳輸。

增強型音頻回傳通道 (eARC) Rx 功能測試

在 eARC 共模數據通道上提供 eARC Rx 功能的仿真。 支持發現和斷開連接、復位、狀態和功能數據結構。 通過使用戶能夠監控傳入的音頻元數據并提取傳入的音頻以供外部設備監控，支持差分模式的功能測試。

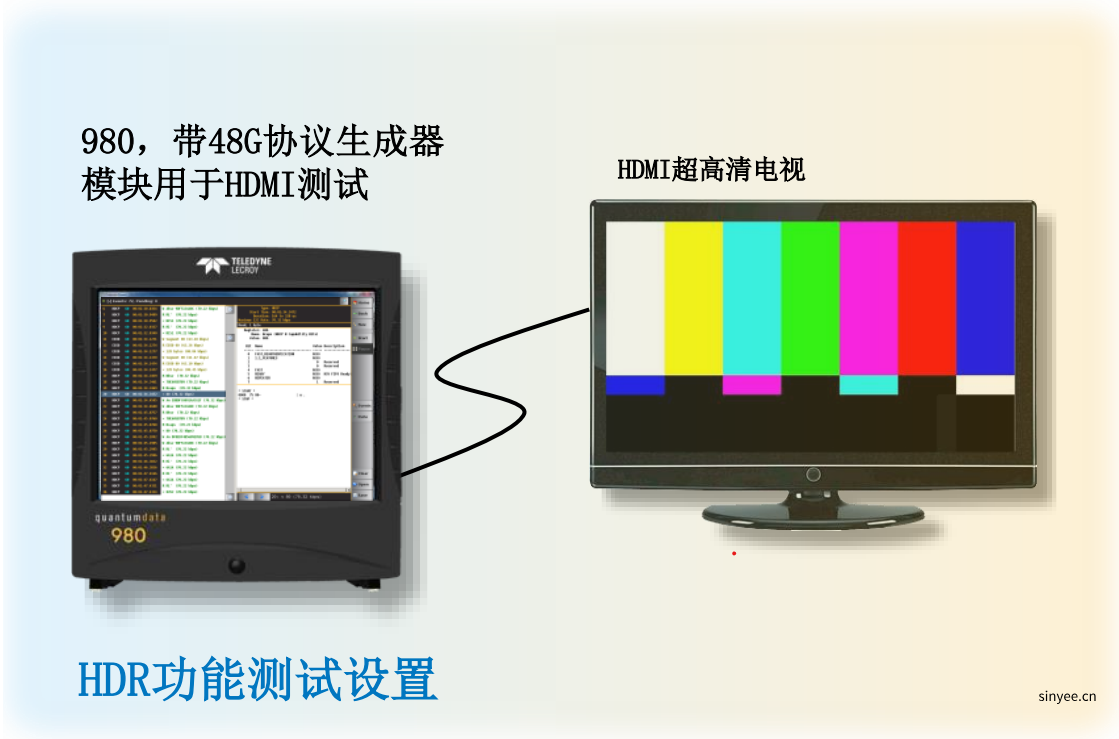

HDR10+ SSTM

在 UHDTV 上運行 HDR10+ 源端色調映射 (SSTM) 測試。

數據可移植性

數據可移植性使您能夠與同事、其他公司地點的主題專家以及其他專家共享捕獲數據和合規性測試結果以進行分析。 不需要980測試儀器即可查看測試結果。 可以通過 Teledyne LeCroy 免費提供的高級測試平臺 GUI 查看數據quantumdata 網站。

固定速率鏈路 (FRL) 源和顯示數據壓縮 (DSC) 一致性測試

在支持固定速率鏈路的源設備上運行合規性測試。 涵蓋的測試部分包括：協議、鏈路訓練、8 位/C 像素編碼、深色像素編碼、8 位/分量視頻時序、深色視頻時序、3D 視頻時序、音頻編碼、3D 音頻編碼、多流音頻編碼、AVI/GCP 信息幀、DSC。

固定速率鏈路 (FRL) 和顯示流壓縮 (DSC) 接收器一致性測試

在您的固定速率鏈路和顯示流壓縮功能接收設備上運行一致性（合規性）測試。 涵蓋的測試部分包括：字符錯誤檢測 (CED)、Reed Solomon 錯誤注入/檢測 8 位/分量像素解碼、深色像素解碼、8 位/分量時序、深色時序、多流音頻解碼、供應商特定信息幀、 EDID，數碼相機。

增強型音頻回傳通道 (eARC) Tx 一致性測試

支持 eARC Tx 設備的所有共模和差模 eARC 一致性（合規性）測試。

增強型音頻回傳通道 (eARC) Rx 一致性測試

支持 eARC Rx 設備的所有共模和差模 eARC 一致性（合規性）測試。

TMDS 源一致性測試

在您的 TMDS 源設備上運行一致性（合規性）測試。 涵蓋的測試部分包括：TMDS 協議、像素編碼、視頻時序、音頻、HDR、讀取請求、EDID/E-DDC、AVI/GCP InfoFrame 和Gaming合規性測試。

TMDS 接收器一致性測試

在您的 TMDS 接收器設備上運行一致性測試。 涵蓋的測試部分包括：TMDS 協議、像素編碼、EDID、視頻時序、音頻、HDR、讀取請求、EDID/E-DDC、HDMI/VSIF InfoFrame 和Gaming一致性測試。

HDMI 超高清 聯盟源設備一致性測試支持

針對光電傳輸功能、編解碼器顏色精度、色域、分辨率、元數據、幀速率運行 超高清 聯盟源一致性（合規性）測試。

HDCP 2.3 一致性測試

在 HDMI 源、接收器和中繼器上運行 HDCP 2.3。
